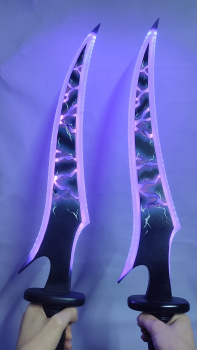

Клинки Фурии из Heroes of Might and Magic V
Вскоре они выложат красивые обработанные фоточки готовых клинков, я же покажу самую мякотку - внутреннее устройство ^_~
Но прежде моделинга нужно было убедить заказчика, что указанные по ТЗ 50см для общего размера клинка это слишком мало. В ход пошли замеры персонажа с картинки и частей тела жены =)
Короче, в процессе "запроксированных" через мастерскую переговоров удалось дойти до 65см. С этим уже можно работать.

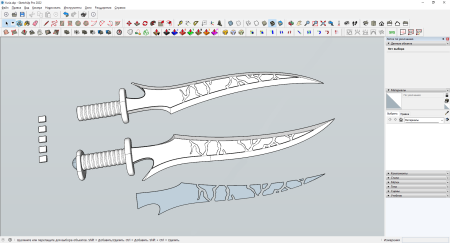

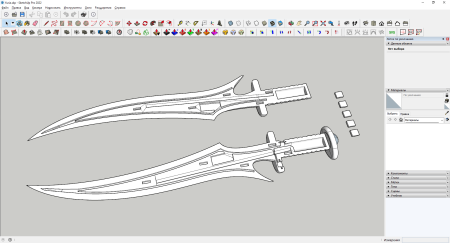

Рисую клиночек, располагая в нём аккумулятор 18650 на 3200 mAh, контроллер заряда, порт USB Type-C и выключатель питания. Выключатель идёт на верхнюю грань рукоятки (чтобы на выступлении можно было эффектно включить одним движением), а порт зарядки сидит на внутренний стороне гарды (так его не будет видно на фото).

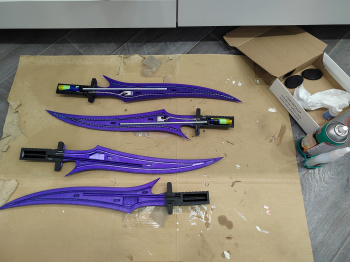

Лента на светодиодах 2835, 120 диодов на метр, питание 5в. С виду модель небольшая, но ленты там почти метр.

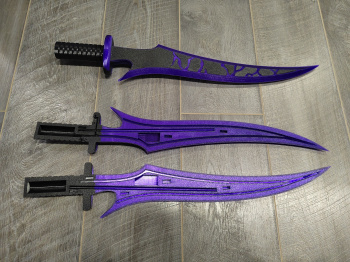

Клинки печатались на конвейерном 3D-принтере.
Черные накладки на плоскости выполнены инкрустацией, а вот смена цвета с черного на фиолетовый (в месте перехода рукояти в клинок) делалась заменой прутка через паузу. Пластик - PETG.
Наиболее узкая и уязвимая часть модели дополнительно укреплена вклеенной алюминиевой трубкой диаметром 6мм.

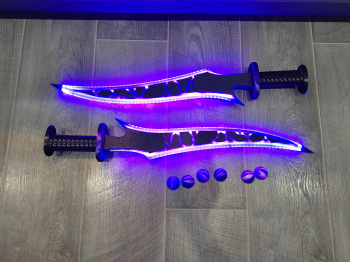

Вот такой интересный заказик вышел ^_^
Теперь в моей копилке не только готовый крафт и простая печать, но и "полуфабрикат" для самостоятельного доведения.
#homm, #furia, #3d печать, #оружие, #подсветка






Светодиодная вывеска в мастерскую
Но нельзя просто так взять и разобрать гараж - нужна мотивация.
Что же, значит пора достать подзапылившиеся материалы и собрать-таки светодиодную вывеску, которую я задумал еще летом прошлого года.
В качестве готовой основы взят сетчатый мудборд, буквы напечатаны из черного PETG, а красная светодиодная лента скоммутирована монтажным проводом 0.35 кв мм.
Сборка всей этой истории заняла один день с перерывами на еду и велосипедную прогулку за термоусадкой =)
А вот теперь пора разбирать гараж ...





EoS Fest 2025
Спасибо Наталья Филина за фестиваль и приглашение поучаствовать в роли жюри. Спасибо коллегам по судейству Женя Князь, Женя Корнилаев, Дж, Ася , Холи - вместе веселее =)
Отдельно хочу отметить великолепного ведущего Анвара, который на протяжение всего фестиваля не давал залу умолкнуть и отобрал весь хоёвёрс у соведущей =)
Спасибо всем выступающим и гостям фестиваля - именно вы делаете его ярким и запоминающимся, наполняете атмосферой дружбы и веселья, дарите положительные эмоции на многие дни вперёд.
EoS это тот редкий случай, когда я видел всю программу! BA-DUM-TSS!
Понятно, что времени на какие-то активности у меня было крайне мало, но я успел повидаться с многочисленными друзьями и знакомыми, чуть-чуть закупиться в аллее авторов и выиграть конфетки в викторине от Дарья Кубарева.
Ну и погонять в шляпе Авантюрина, конечно ^_^
Отдельной задачей было вручение спец-призов от меня лично и косбенда Cosband "Anime-maniacs" вообще. Один из них уже засветился у Hawkeye13 =)
В общем, день прошел быстро, оставив массу впечатлений - Ульяновск как всегда гостеприимен. Жаль только погода испортилась слишком резко, так что вместо запланированной прогулки по городу (на следующий день) пошли по музеям.




Копьё Шэнь Ли для косплея
На этот раз делаю копьё из китайской дорамы "Путешествие с Фениксом" (The Legend of Shen Li) для моей постоянной заказчицы.
Копьё смоделировано и отпечатано на ленточном принтере из PETG золотого цвета. Дальше будет склейка, постобработка и покрас.
#the legend of shen li, #оружие, #3d печать, #инпрогресс




Украшения Гокудеро Хаято из Учитель-мафиози Реборн

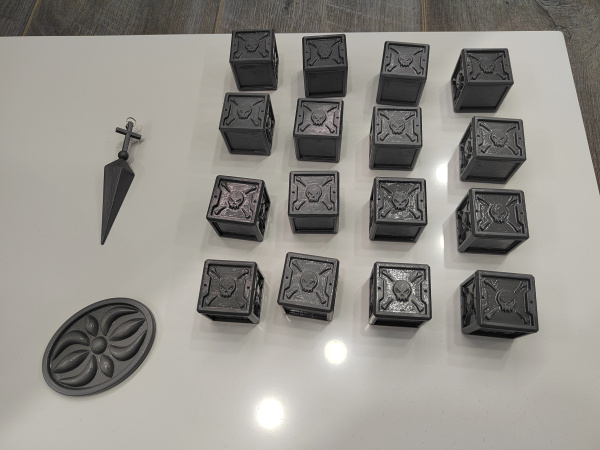

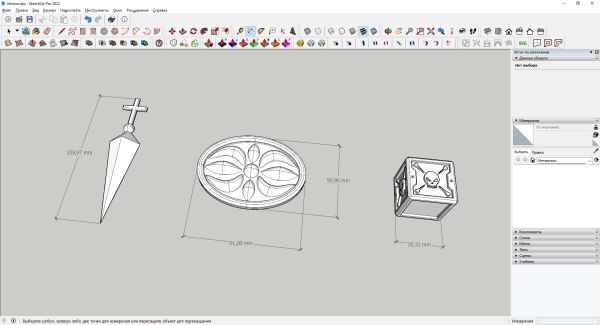

Сперва обсудил размеры с заказчиком и нарисовал нужные модельки - кулон на шею, пряжку ремня и коробочки Sistema C.A.I.
Далее они были отпечатаны из пластика серого цвета, минимально зашкурены и обработаны дихлорметаном.
Следующий этап - грунтование и окраска. Первым слоем бесцветный грунт по пластику KUDO KU-6000, далее серый заполняющий KU-2201.

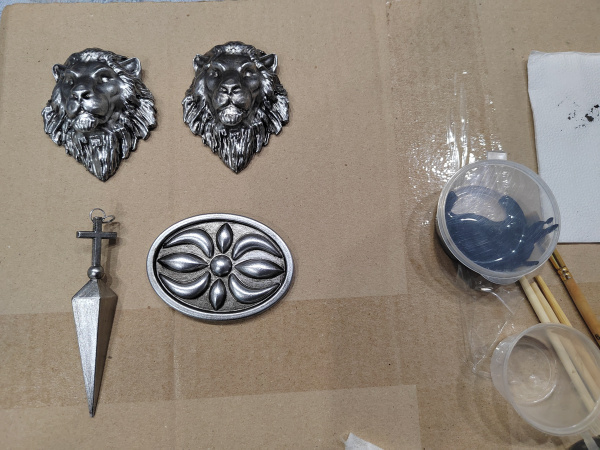

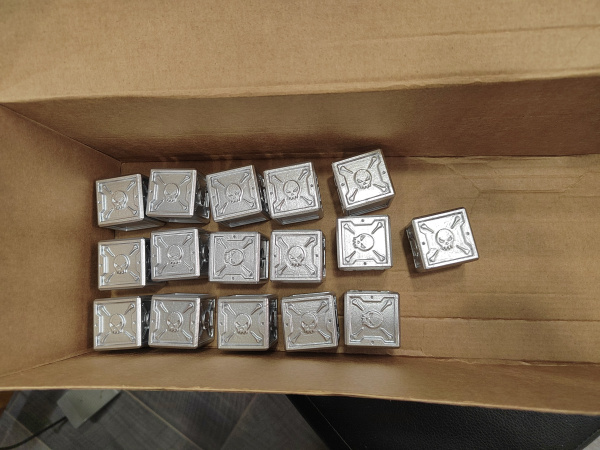

Окрашивалось серебряной краской KU-1026.
После высыхания серебряной базы нужно было прокрасить внутреннюю поверхность в красный. Из-за недостатка места и трудоёмкости окрашивания кистью, было решено залить нужные полости смолой.

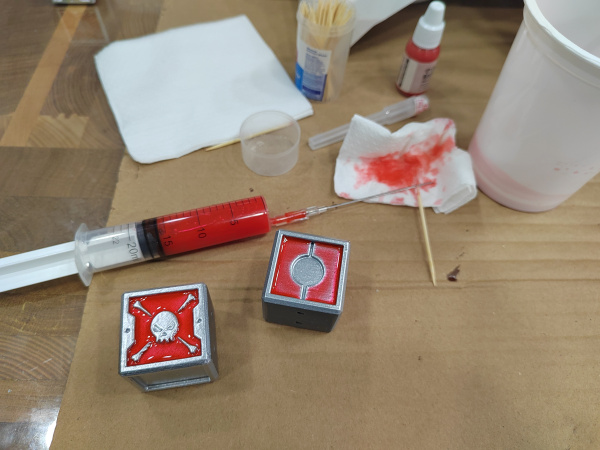

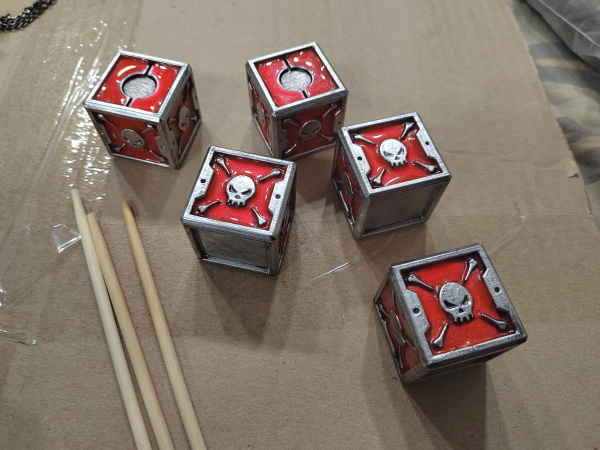

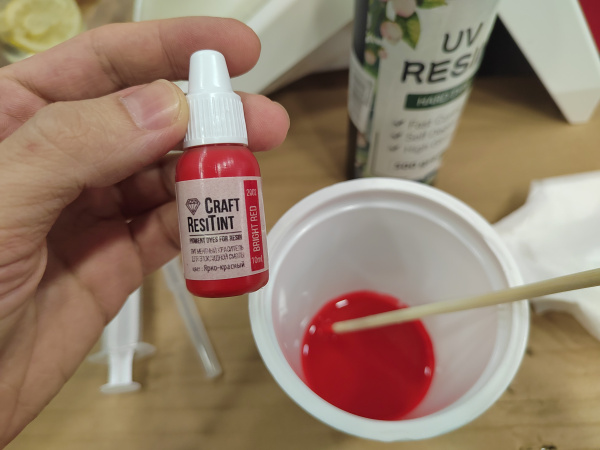

УФ-отверждаемая смола смешивалась с пигментом и набиралась в шприц с иглой от катетера (у нее больше диаметр, а значит проще наливать смолу в нужное место).
Заливка в два слоя с сушкой в УФ лампе для ногтей. Ушло примерно два 20ml шприца смолы и часов так десять работы двух человек.
Теперь всё нужно затереть черным акрилом, чтобы убрать излишний блеск серебра и притушить яркость красного. Ну и придать некий вид поношенности, конечно.
Аналогично поступаю с кулоном и пряжкой ремня.

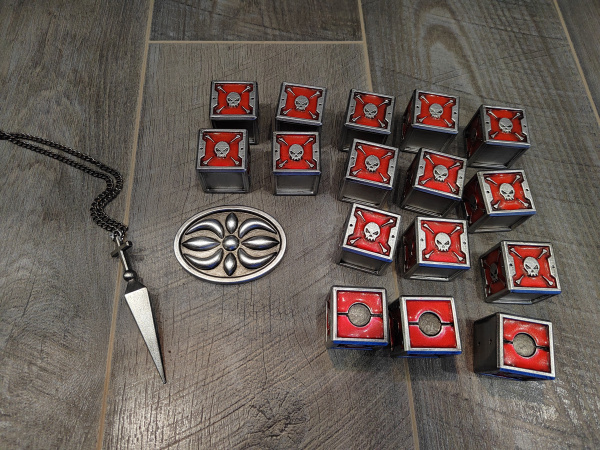

Готовый комплект:
Модели бесплатны для личного некоммерческого использования Katekyo Hitman REBORN! - детали для Хаято
#katekyo hitman reborn, #украшения, #3d печать

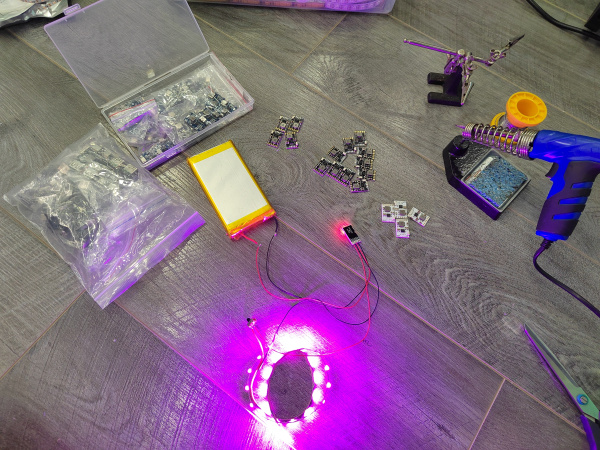

Не все контроллеры заряда лития одинаково полезны
И вот, в очередной раз устанавливая широкоизвестный модуль MH-CD42 я столкнулся с проблемой - при подключении нагрузки (светодиодной ленты) модуль никак не хотел выходить из режима ожидания и подавать 5в на выход. Лента лишь еле заметно помаргивала от кратковременных импульсов определения наличия потребителя. Странно. Такие модули я использую часто и подобное поведение встречалось только при подключении очень-очень коротких кусочков ленты, которые и не жрут почти ничего. А у меня её тут без малого 70см с потреблением под ~0.9А.
Покопался в запасах и извлёк такой же контроллер, но купленный пару лет назад. Поставил его - всё работает!

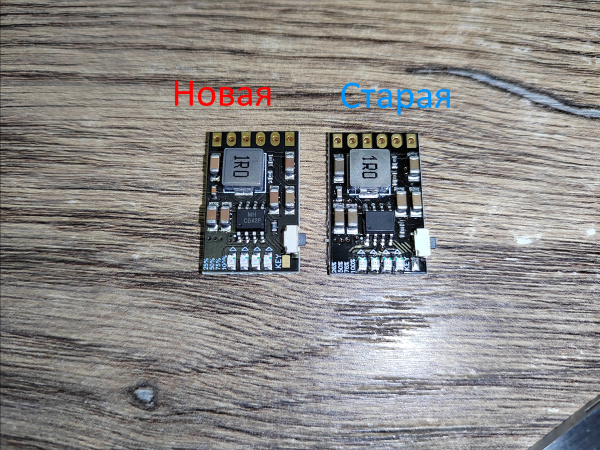

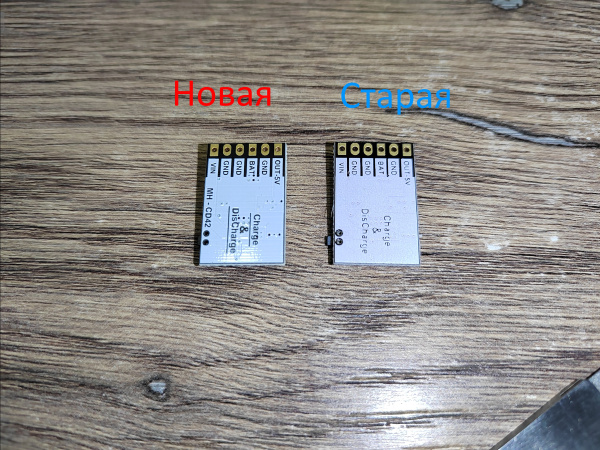

Платы почти идентичны, но есть и отличия - на новой маркировка чипа CD42P, а на старой стёрта. Так же на обратной стороне новой платы более качественная и чёткая шелкография.
Та-а-ак. Нехорошо это. Похоже с новой партией чипов что-то не так.

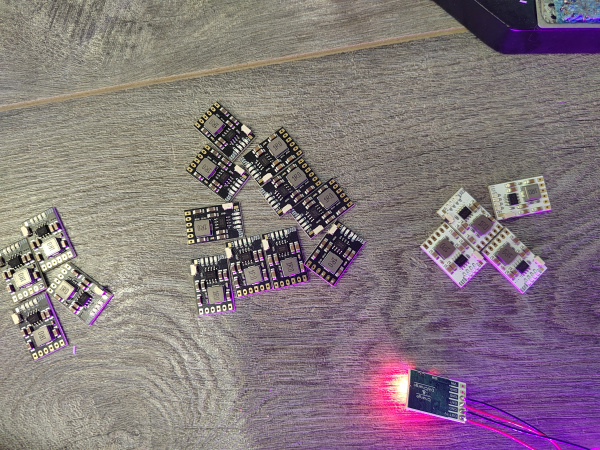

Полез на алик, поискал всякого и заказал несколько новых контроллеров в черном и белом цвете. По словам одного из комментаторов, белые платки идут на другом чипе. Проверим.
И действительно - на белых платах стоит чип с маркировкой IP5306 и они работают почти так же, как раньше.
Отличие одно - после первого подключения аккумулятора нужно "инициализировать" платку, нажав на расположенную на ней кнопку. На ней загорятся индикаторные светодиоды показывающие уровень заряда. Когда они потухнут, можно уже включать-выключать нагрузку. Тестирование на кусочке ленточки с потреблением в 0.5А прошло успешно.
А вот пришедшие черные платочки, заказанные у другого продавца (маркировка аналогично CD42P), так же не выходят из режима ожидания.
Такие вот дела. То ли я чего-то не понимаю, то ли совсем не понимаю =)
Поездка на фестиваль Higuma 2025
Изначально у меня всё должно было быть максимально лайтово - везём готовые костюмы, дефиле уже поставлено, да и еду я больше "по фану", чем бороться за место. Но съездить на фест и без дедлайна? Не в этой жизни.
В этот раз спонсорами моих бессонных ночей выступили очаровательные White Noise и uNyan, готовившие парное по Panty & Stocking. План был такой: костюмы у них уже почти готовы, крафт сделают своими силами, а от меня нужны только консультации по подсветке. Но то план, а в реальности почти готовые костюмы вытянули километр нервов, найденная модель пистолета никак не хотела дорабатываться, а времени-то нифига и нет.
Пришлось срочно подключаться к проекту и браться за отрисовку меча, а Улиного Андрея забирать к себе домой и усаживать за соседний комп - моделить пистолет.
Лонг стори шорт: нарисовать и отпечатать успели, но вот на обработку времени совсем не оставалось, пришлось выпускать на сцену как есть. Тем не менее, выглядело оно вполне ОК, да и место девочки взяли =)
Сам фест прошел без серьёзных косяков, но со звуком и видео в этот раз творилась какая-то чертовщина, что попортило нервы многим выступающим. Каких-то других минусов я не запомнил.
А вот из плюсов отметить могу поболее: шикарный стол помощи косплееру, замечательных и вездесущих волонтёров, крайне комфортный трансфер Саратов<>Пенза и достаточно чёткое следование таймингу.
P.S. эпическая толпа на последнем фото - это спецпризы. Нужно с этим уже что-то делать ...









Оружие Куруми - продолжение
Особенно мне нравится мушкет, общую форму которого удалось сохранить, не смотря на необходимость кардинально уменьшить длину (прототип - 1490мм, модель - 1150мм). Кстати, напечатал я его одним куском на "ленточнике", что заняло около 48 часов.
Более подробно расскажу в будущей статье ^_~
#инпрогресс, #kurumi tokisaki, #date a live, #рандеву с жизнью




3D модель оружия Куруми из Date A Live
Как обычно, одной из стадий поиска референсов был осмотр готовых моделей - вдруг смогу упростить себе жизнь? Но нет, на "культе" есть парочка, но они откровенно плохи, вторичный референс из них не выйдет.
Так что обратился в сторону музейных фото, где достаточно быстро нашлось полезное - ружьё Куруми, судя по всему, рисовалось с английского мушкета "Brown Bess", как минимум на одну из его вариаций оно похоже как две капли воды. А вот пистолет, видимо, они выдумывали из головы, послав нафиг логику и здравый смысл. В общем, мне пришлось преизрядно поработать над его формой, чтобы корпус не превратился в стрёмное рубленое нечто.
Теперь осталось разобраться с кремнёвым замком и пистолетик будет почти готов. Честно говоря, хочется забить на анимешный оригинал и перерисовать с исторического фото, но источник есть источник =)
#инпрогресс, #kurumi tokisaki, #date a live, #рандеву с жизнью

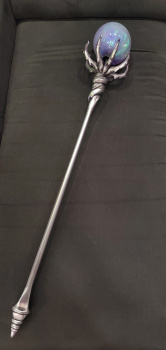

Фростворк из дорамы "Магистр дьявольского культа"
#магистр дьявольского культа, #frostwork
Коробка для пересылки и хранения мечей
На самом деле тут всё достаточно просто - коробка неспешно собирается за вечер в несколько шагов.
Берём лист пенополистирола, кладем сверху крафт и отмеряем (с небольшим запасом) ширину проёма плюс стенки.
Нарезаем лист канцелярским ножом, ведя его вдоль чего-нибудь металлического. Желательно иметь стальную линейку, но сойдёт и кусок алюминиевого профиля. С пластиковой или деревянной направляющей будет сложнее, т.к. острый нож может подрезать и её.
Собираем стенки на горячий клей. Лучше использовать прозрачный, а не черный т.к. он более тугоплавкий и меньше повреждает полистирол. Можно использовать клей "титан", но придётся ждать его схватывания (а сохнет он не быстро).
Щедро заматываем крафт в пупырчатую плёнку и укладываем на место. Для дополнительной устойчивости можно добавить распорки, вырезанные из остатков листа.
Укладываем крышку и приматываем её скотчем. Скотч на полистирол клеится так себе, так что не забудьте сделать несколько оборотов.
Хорошей практикой будет крышку пометить.
Последний штрих - заматываем получившийся бокс стрейч плёнкой. Она выполняет одновременно несколько функций: на неё хорошо липнет скотч, а значит почтовый бланк не отвалиться в пути. Она значительно повышает трение, а значит коробка не будет кататься при перевозке. А еще она не даст разлететься мелким наэлектризованным обрезкам и налипнуть на всё вокруг =)
В получившейся коробке крафт можно отправлять по почте, возить с собой на фест или хранить дома. На последней фотке как раз такой случай - у меня в ней живёт рапира Лочи из СтарРейла ^_^






Поездка на Yokai Kabuki 2024
Плюс к этому, я внезапно стал заменой для выбывшего участника группового дефиле по Тёмному Дворецкому - нужно было выступить в роли Снейка, благо костюм у меня есть.
Два проекта и оба с людьми из разных городов - вариантов нет, нужно приезжать заранее. Приехали, заселились в апарты и весь оставшийся день провели в репетициях, а потом додедлайнивали мелкие недочёты по костюмам. Из забавного - на съёмном жилье обнаружилась странная деревянная конструкция, которая оказалась седлом для верблюда! Вот уж чего только не встретишь по "съёмкам" =)
Хотелось бы чего-нибудь рассказать про город, но его я наблюдал исключительно из окна такси т.к. времени на прогулки решительно не было. Разве что в глаза бросилось присутствие ислама в виде торчащих то тут, то там шпилей мечетей и забавной рекламы "исламских дебетовых карт", одобренных каким-то духовным советом. Такой вот интересный маркетинг.
Что по самому фестивалю?
Для меня он уникален тем, что это первый в моей практике фест, где зритель мог купить билет дешевле, чем выступающий. Разница всего-то 50р, но ёлки-палки.
Саму же программу я не видел. Увы, удел выступающего большую часть времени провести в гримёрке - то сам собираешься, то помогаешь кому-нибудь. Рюкзак с инструментами не просто так со мной путешествует.
Итак, сама гримёрка, в которой мы расположились, представляла из себя небольшой спортивный зал (ага, внутри ДК) - судя по размерам, это поле для игры в гандбол.
Пол в зале был застелен плёнкой, чтобы косплееры не повредили покрытие - решение хорошее, вот только стыки плёнки представляли собой шикарную ловушку, в которую кто-нибудь регулярно попадал и спотыкался. Пожалуйста, проклеивайте стыки не только поперёк, но и вдоль!
По одному краю зала шел удобный широкий балкон, на котором то и дело появлялись какие-нибудь левые личности и разглядывали переодевающихся. Иногда снимали на телефон.
Из удобств гримёрки - она довольно просторная и, на удивление, не холодная. Рядом туалеты (и там была горячая вода в кране!).
Из неудобств - ни одного зеркала и крайний недостаток стульев. Разместившиеся участники напоминали варкрафтовских орков, эмигрировавших из родного мира - вся территория представляла из себя кучи одежды и вещей, с мизерными тропинками между ними. Жаль это нельзя было сфотографировать.
Так же в гримёрке было два бумажных пакета, подписанных как помощь косплеерам. Один пакет был наполовину полон всевозможными таблетками, в другом был рулон салфеток и початый тюбик клея. Возможно в нём было что-то еще, но на эти пакеты я обратил внимание уже в самом конце т.к. они визуально терялись в общей массе вещей. Нужно бы какой-нибудь столик под них определить, что ли.
Гримёрка располагалась на третьем этаже, куда вела достаточно широкая лестница. Несколько раз я видел как волонтёры помогали поднимать наверх вещи участников, это приятно.
На втором этаже - ярмарка, состоящая из двух колец столов (по внешнему периметру помещения и вокруг ёлки в центре). На вид вполне приличная по разнообразию всякой всячины, включая авторский мерч.
Из интересностей - можно было обменяться фоточками на стенде TestFest, потусить с ребятами со стенда Звёздных Войн из Starfans Tatarstan Costume Club или полюбоваться как пара мелких 3D-принтеров печатает очередную безделушку.
На первом этаже, в глубокой конспирации, находилась такоячечная. Через их владения лежал путь за кулисы - так я их и обнаружил =)
Самая приятная часть отзыва - выступающие. Было действительно много ребят в классных образах, которых стоит отметить и похвалить. К сожалению про всех написать не получится, но всё-таки:
Виктор и Джейс из Arcane - отлично воплощённые персонажи, крафт, молодцы!
Panty и Stocking - втипажно и миленько =)
Энджел, Чарли, Аластор, Нифти, Люцифер из Хазбина - аккуратно и добротно сделанный косплей, было приятно пообщаться на тему крафта.
Девушка с белыми механическими крыльями из EVA - очень годно, люблю такое, молодец.
Девушка в киберпанковом оридже с ушами и хвостом - светяшки же! Все любят светяшки!
Вот как-то так ... теперь осталось дождаться когда выложат фотоугол и забрать на память еще одну фестивальную фоточку ^_^
Еще бы видео, конечно, но фестивального видеографа не было.
Была только трансляция, с которой и пришлось резать свои выступления. Кстати, если у кого-то не получается сделать это самостоятельно - могу помочь.
Честно говоря, поездка оставила после себя довольно противоречивые чувства. Частью это связано с общей усталостью от предфестивального дедлайна и предновогоднего дурдома на работе, конечно. В общем, морально отдохнуть и переключиться у меня в этот раз не получилось.
Чтобы закончить отзыв на позитиве поблагодарю руководителей проектов, в которых принимал участие: Адам Луцких за сбор БИ по СейлорМун и Анастасия Маслова за Дворецкого. Пасти котов это серьёзная и трудная работа. Молодцы.





Сделал меч Сяо Синьчэна из дорамы "Магистр дьявольского культа"
Лезвие - дюраль с лазерной гравировкой, ножны - 3D печать.
Интересной особенностью ножен являются сквозные отверстия, через которые видно лезвие.
Рукоять и гарда печатались на классическом (90-градусном) 3D-принтере, ножны - на ленточном.
Изготовлено вот по своей 3D-модели.
#3d печать, #магистр дьявольского культа

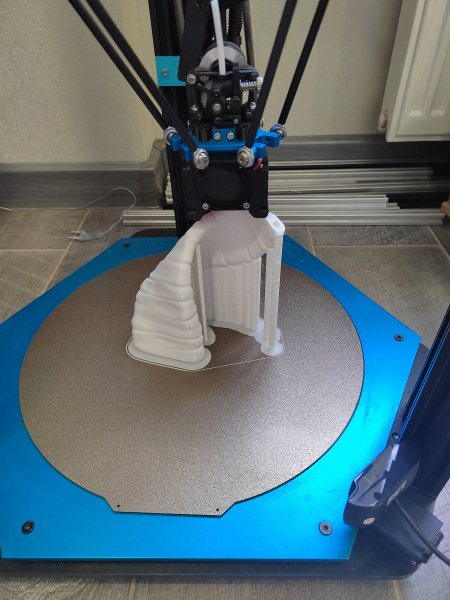

Замена тяг на дельте Tevo Little Monster

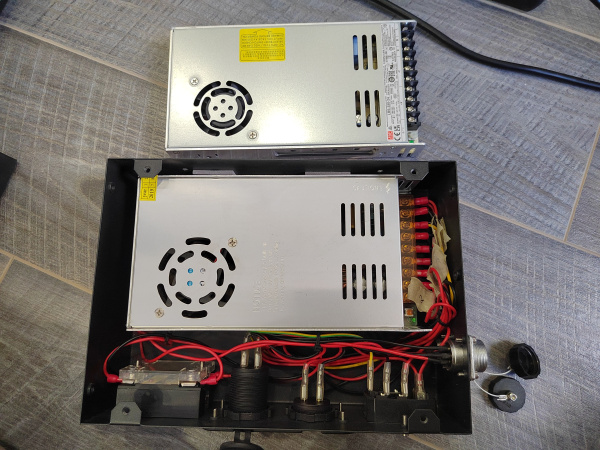

Во первых - блок питания. Какой-то безымянный китаец был заменён на MeanWell LRS-350-24.

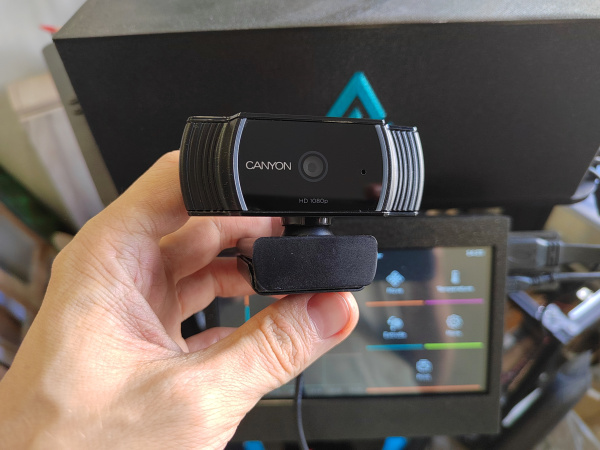

Во вторых - веб-камера. Поставил Canyon CNS-CWC5 - стоит недорого, даёт приличную картинку в FullHD с автофокусом.

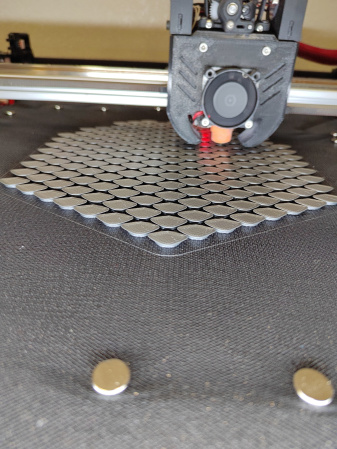

В третьих - магнитный стол. Печатать на стекле мне не очень нравится из-за нестабильной адгезии, а применять 3D-клей я не хочу. Поставил столик с фактурным PEI диаметром 350мм.

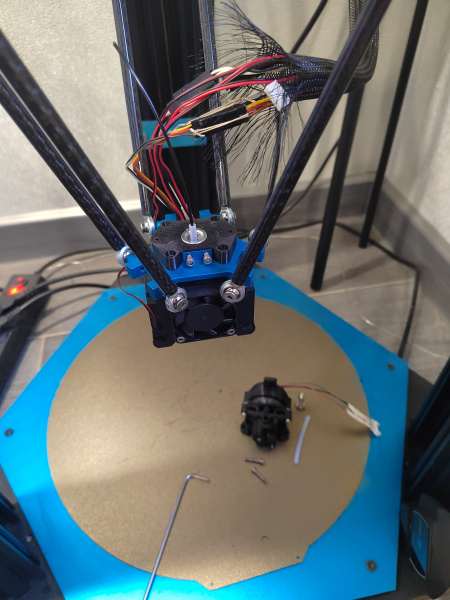

Ну и в четвёртых - заменил штатные карбонновые тяги. На другие карбоновые тяги =)
Толчком к этому апгрейду стало то, что фишай (оконечный подшипник) на одном из лучей стал немного стучать при резких перемещениях головы, да и резонансная картина (о ней далее) указывала на неполадки.
Поискал всякое в интернете, набрался мудрости касательно изготовления кондукторов для выравнивания и т.д. и решил не расклеивать старые, а изготовить новый комплект - мало ли, делаю первый раз, без одного из принтеров остаться не хотелось бы.
Родные тяги размером 6х4 из экструзионного (?) углепластика слишком "жидкие" - вполне отчётливо гнуться руками.

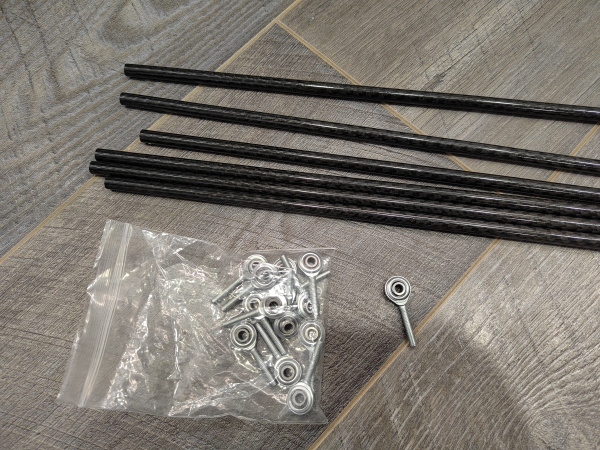

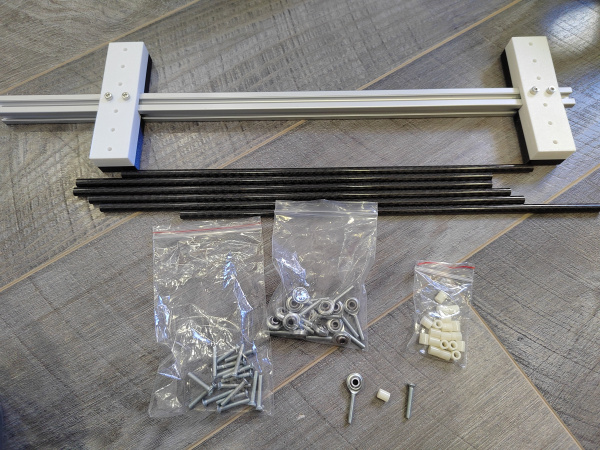

Для новых заказал трубки 8х4 из намотанного карбона - эти уже фиг согнёшь. Ну и новых фишаев к ним взял.

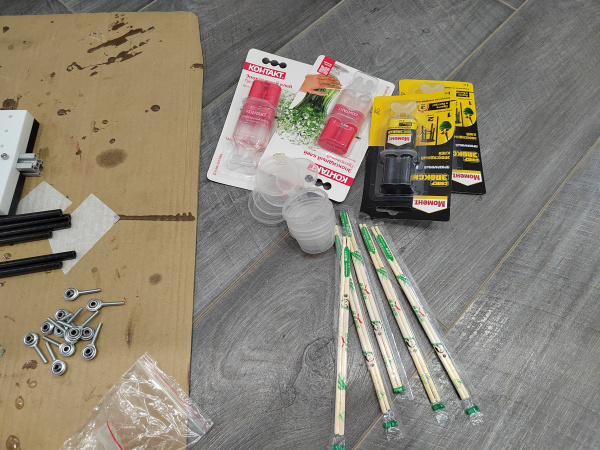

Дальше напечатал кондукторы и принялся за дело. Т.к. история это одноразовая - в ход были пущены остатки со всяких разных катушек, где пластика было "не туда ни сюда".
Клеил на "быструю" двухкомпонентную эпоксидку, замешивая небольшими порциями.

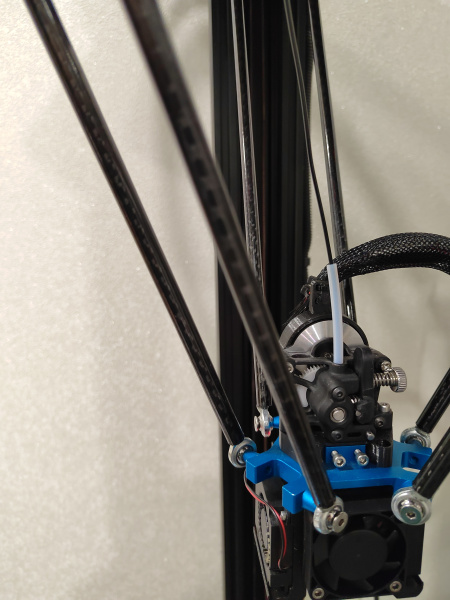

В итоге получилось вот что:

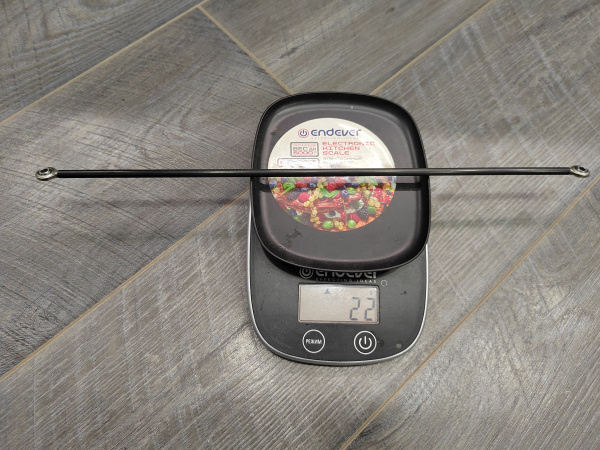

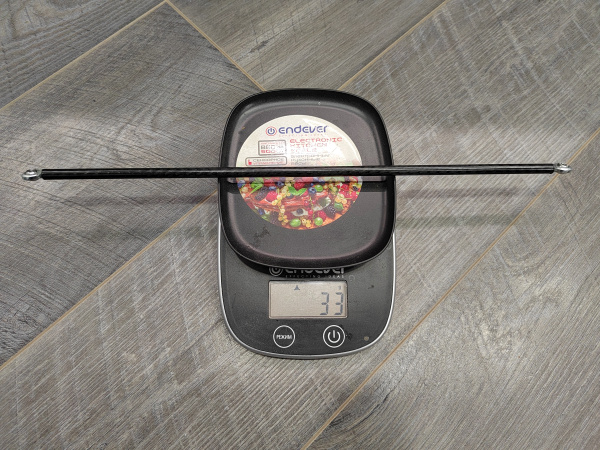

Новые тяги чуть тяжелее (~130 против ~200 грамм на набор), но значительно крепче.
Итоговым тестированием стала проверка резонансов инпут шейпера.

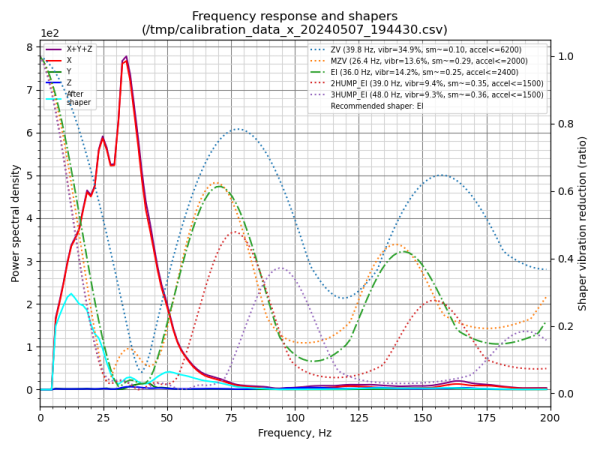

Было:

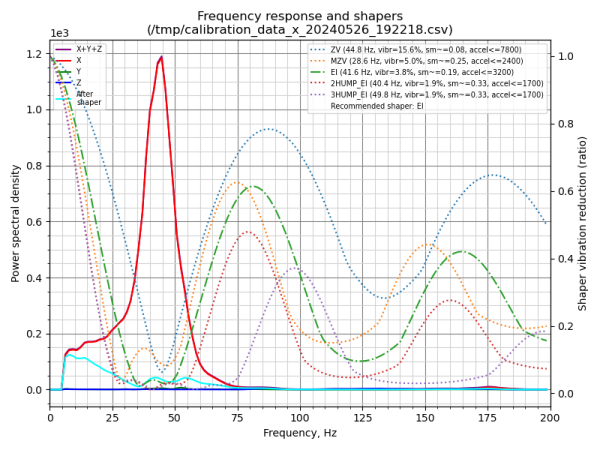

Стало:
По графикам можно понять несколько вещей:
1) резонансная частота сместилась в большую сторону, что свидетельствует о увеличении жесткости системы
2) пропали паразитные "горбы" - график приблизился к правильной форме одиночного пика
3) сильно уменьшилась мощность выброса, т.к. сократилась сила колебаний системы
4) увеличились доступные ускорения
Если кратко - теперь принтер печатает точнее, чище и почти без ряби на стенках =)
P.S. трубки для тяг брал вот тут https://aliexpress.ru/item/4000407024494.html (8х4х500)
#3d принтер, #tevo little monster, #апгрейды
Бэкстейдж со съёмки
Правда в этот раз я снимался не один, а в компании королевского питона Бэмби - очень милой и дружелюбной змейки, норовившей спрятаться в рукав ^_^



Ajisai 2024
В этот раз я не выступал, а поучаствовал в создании фестиваля на позиции жюри косплея, вместе с Мара Ледяная и Willie Helm.
Нужно признать, что я достаточно сильно волновался перед фестивалем и в последнюю ночь перед поездкой почти не спал (ну так, покемарил часа четыре). Еще пару часов подремал в туре и всё, а мне нужно отсмотреть всю программу поддерживая одинаковый уровень концентрации, да еще и успевать пометки в бланках ставить.
К моему превеликому удивлению, организм всё это дело воспринял нормально и весь фест буквально промелькнул перед глазами - не успел опомниться, как нужно было бежать обсуждать обсуждения и подводить итоги.
Тут нужно отвлечься и пошутить, что хоть один фестиваль я посмотрел от начала и до конца. А то всё время то в гримёрке к своему выходу готовлюсь, то на территории косплееров для разговора отлавливаю =)
Что по фестивалю? Очень понравилось новое помещение. Свет, шикарный звук, простая (для зрителей!) архитектура, микро-парк на территории. Красота.
Конечно не обошлось и без косяков (всё-таки это не родная уже библиотека, тут пока всё в новинку), но то исправится. Риан своё дело знает.
В общем как-то так. Можно начинать ждать следующего Аджисая ^_^

Плановый осмотр хвостатых
Берта у нас чуть-чуть жирненькая ящерка, так что сидит на диете. Проходила УЗИ, а потом тщательно осматривала собственные снимки. А то вдруг доктор обманывает и ей уже можно побольше сверчков в диету =)
Рэд же у нас, что называется "по кличке счастливчик". До попадания к нам перенесла сильный недостаток кальция и витаминов, потеряла кисть задней лапы и фалангу пальца на передней. Потом ей пришлось слегка укоротить хвост.
Дальше она неожиданно для всех решила "стать мамой" (что в её ослабленном состоянии вообще ни разу не полезно) и зафигачила две кладки подряд, что вызвало необходимость ежедневных уколов кальция... Теперь вот глистов гонять будем >_<
Весело, в общем.
Третий хвостатый, Нив, сегодня остался дома. В другой раз скатается на приём.


Особенности печати наклонных поверхностей
Сначала нарежем его для классического 90-градусного принтера и посмотрим на превью печати.
Не смотря на достаточно мелкий слой в 0.16мм, на детали, из-за её наклонной внешней поверхности, получаются довольно грубые "ступеньки". И если на внешних гранях они сошкуриваются довольно легко, то удалить их внутри рисунка значительно сложнее.
А теперь ленточник тем же слоем в 0.16:
Совсем другое дело! Из-за печати под углом в 45 градусов вертикальное смещение между слоями многократно меньше толщины самого слоя, в результате чего поверхность получается ЗНАЧИТЕЛЬНО более гладкая.
В этом случае слоистость внутри рисунка пропадёт от банальной обработки ДХМом.
Такие дела.
P.S. кто узнал аниме - тот молодец ^_~
Ремонт закончить нельзя, только приостановить
Что в планах?
Облегчить портал оси Y

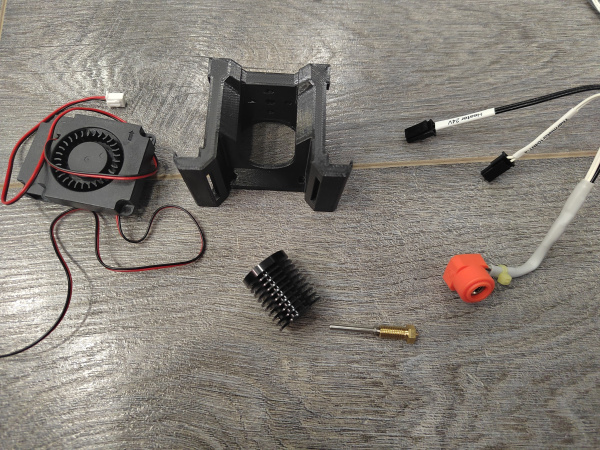

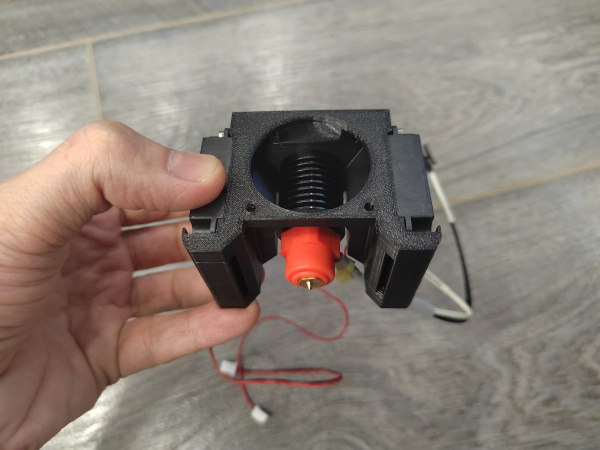

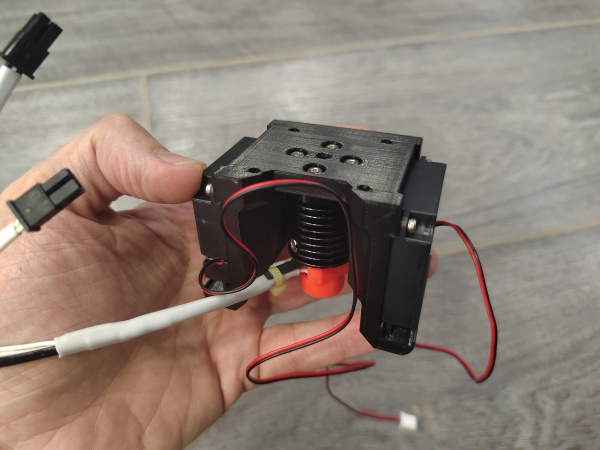

Переделать голову для равномерного двухстороннего обдува

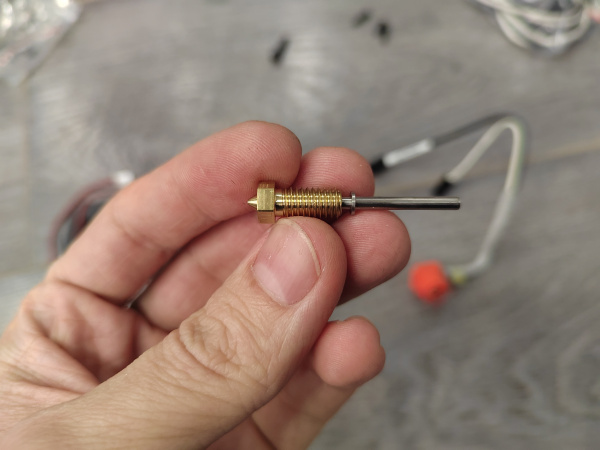

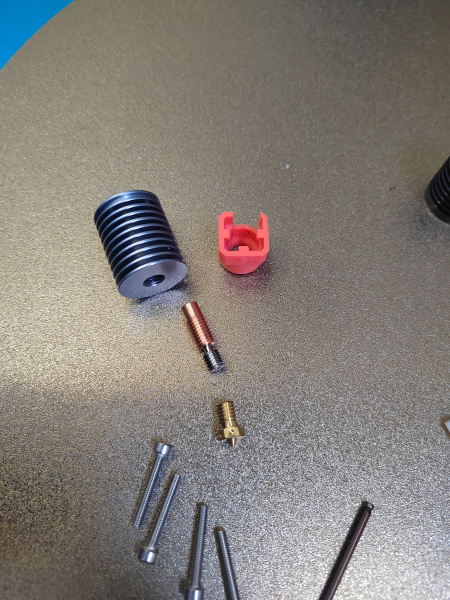

Заменить нагреватель на Trianglelab CHC
Укрепить кронштейн податчика филамента
Перевести принтер на Klipper
И сегодня пришла первая часть деталек - карбоновая труба квадратного сечения и фрезерованные пластины крепления каретки.


Маленький пост подведения итогов и дальнейших планов
Сам фестиваль прошел хоть и не без приключений, но, для первого раза, хорошо. Нужно отметить ОГРОМНОЕ количество спец. призов, что даёт возможность похвалить больше сильных участников т.к. часто жюри очень сложно выбрать тех, кому достанется место.
Сам я выступал в образе Лочи и, по сложившейся традиции, пол-феста провёл в гримёрке, где помогал тиммейтам приводить в порядок крафтуху. Видимо судьба у меня такая.
За фото спасибо STEIN PHOTO
Дальше мы немного выдохнули, перегрупировались и 18 мая отправились в Пензу на 𝐇𝐈𝐆𝐔𝐌𝐀 с небольшим дефиле по всё тому же СтарРейлу. А т.к. персы между собой не связаны совершенно, то было принято решение делать классическое дефиле по типу "простенько и со вкусом" т.е. проходка, статика, вот это вот всё.
Ну и сделали. В результате вернулись с Хигумы с первым местом за групповое дефиле.
Что сказать про фест? Да всё отлично. Пензенские и Ульяновские фестивали, пожалуй, одни из самых тёплых и родных для меня. С организационной т.з. всё четко отлажено и работает как часы. Волонтёры достойны всяческих похвал и благодарностей. Умнички.
Кстати, на Хигуму я возил небольшой крафтерский спец. приз, который вручил за парное дефиле по Принцу Персии.
Что дальше?
В перерывах между фестивальными активностями я занимался сразу несколькими проектами, часть которых уже успел доделать.
А именно: готова пара китайских мечей и, вы не поверите, четвёртый 3D-принтер, анонс переделки которого я выкладывал аж в апреле 2023 года.
Так что вскоре будут посты и про них. "Оставайтесь с нами!", как говорится =)
