Копьё Шэнь Ли из дорамы Путешествие с Фениксом
Всем привет! В этой статье я покажу процесс изготовления копья главной героини дорамы «The Legend of Shen Li», которое я делал для моей постоянной заказчицы Nadezda Vlasova.
Итак, начинаю с рефов. Обычно референсные изображения по дорамам искать достаточно трудно т.к. хайрезов мало и сосредоточены они где-то в покрытых иероглифами частях интернета, но в этот раз мне удалось достаточно быстро нагуглить пару постеров в хорошем качестве:
На них видно верхнюю и нижнюю часть копья - можно садиться за моделинг.

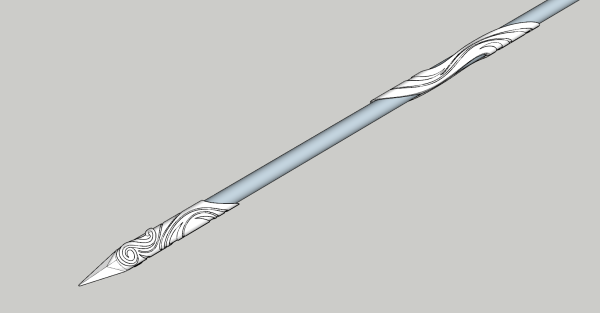

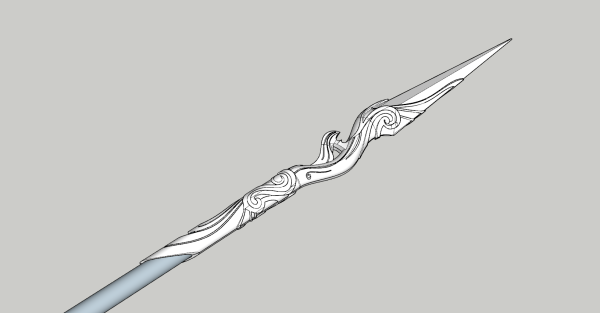

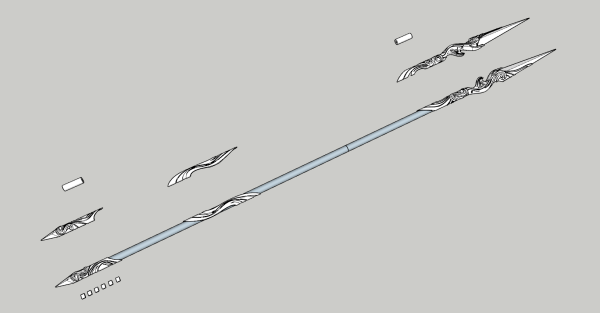

Постепенно вырисовывается общий вид и проявляется объём:
Копьё будет разборным, в качестве древка – так полюбившаяся мне алюминиевая труба внешним диаметром 25мм. Только на этот раз я не буду её красить, а куплю сразу черную. Или как пойдёт =)

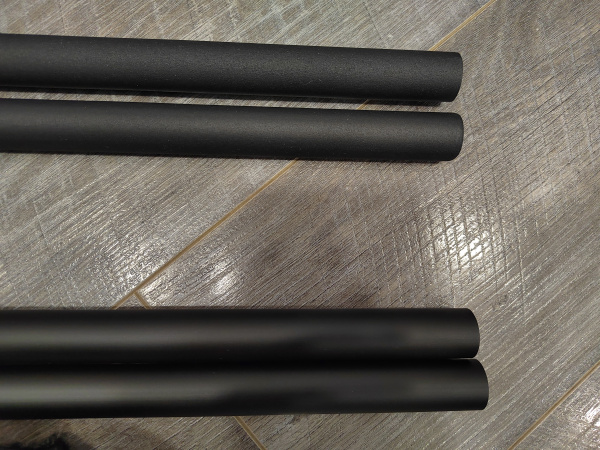

Дождался заказанные трубы и предложил заказчику выбрать:

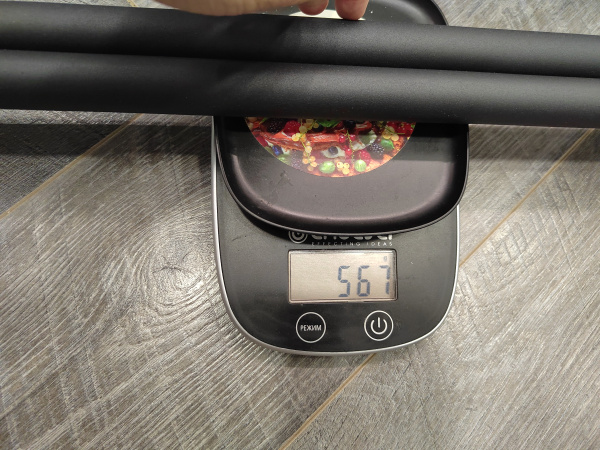

Либо алюминиевую гладкую (чуть потемнее), либо стальную фактурную (чуть посветлее).

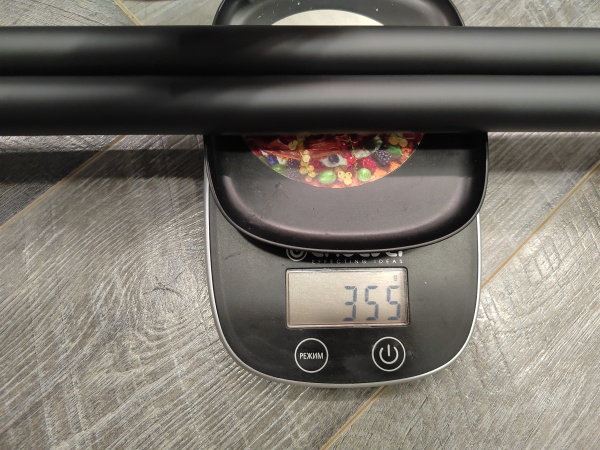

Остановились на первой – она и полегче будет:

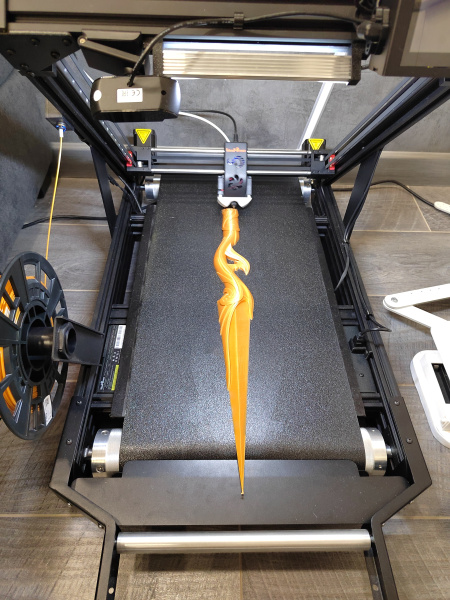

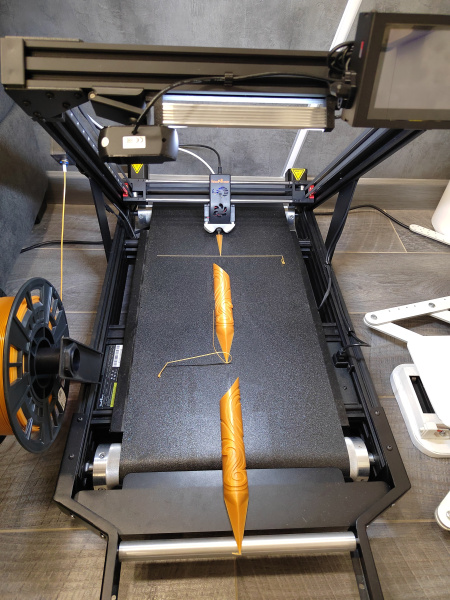

Сделал тестовую печать, подогнал зазоры и отправил модельки печататься на ленточном 3D-принтере. Материал – PETG золотого цвета.
Каждая часть копья сделана в виде двух половин, охватывающих трубу с обеих сторон.
Верхняя часть копья достаточно длинная – 670мм от точки до точки. Но, благодаря ленточнику, печатать её очень просто – там даже поддержек нет.

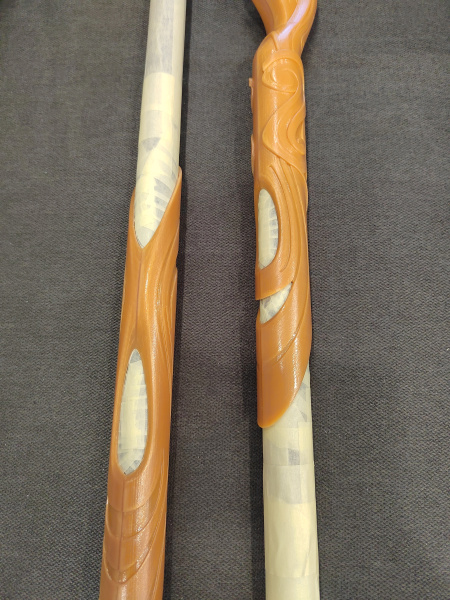

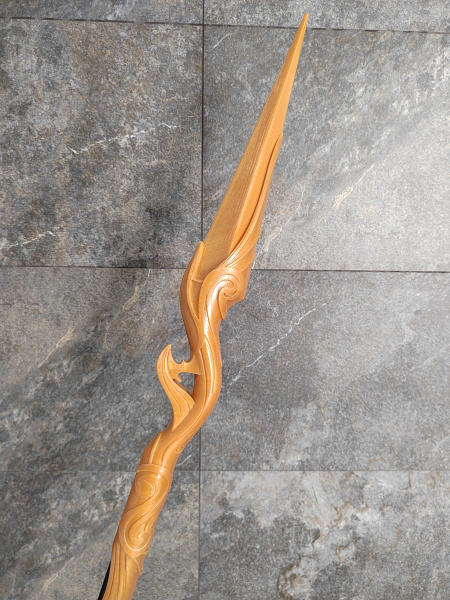

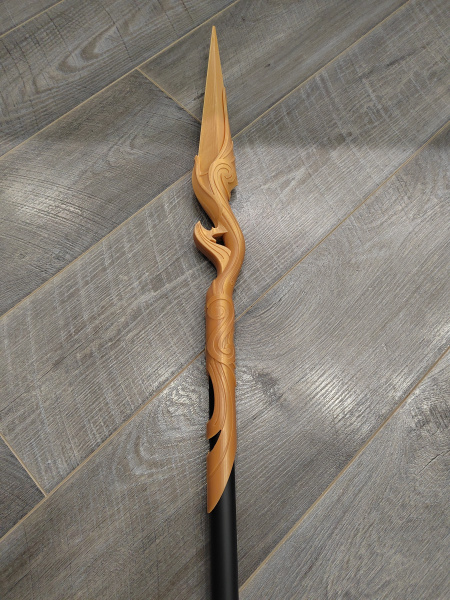

Примерка готовых деталей:

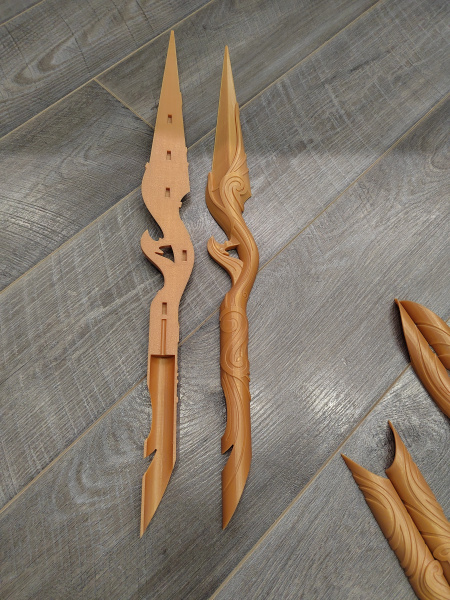

А вот так оно выглядит внутри – можно заметить пазы для центровки при склеивании.

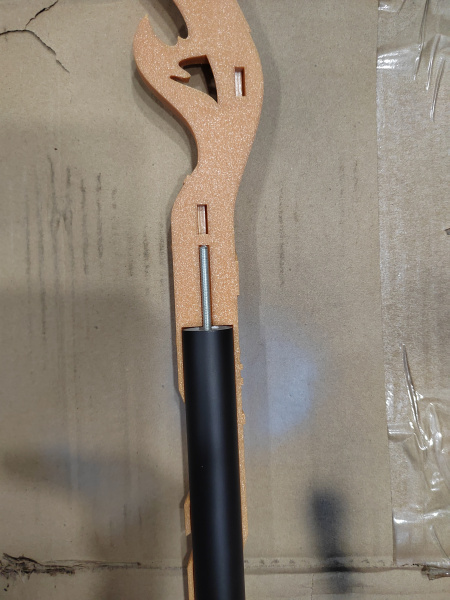

Для дополнительного укрепления стыка печатной части и трубы используется втулка с вклеенной резьбовой шпилькой М5.
Втулка помещается внутрь трубы, а шпилька укрепляет место вероятного излома на стыке деталей.

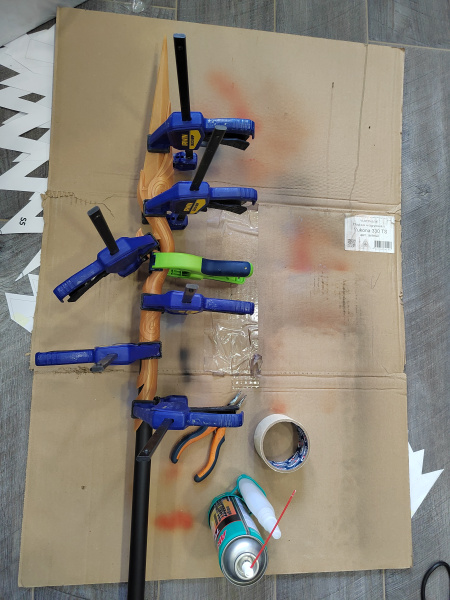

Смазываю все склеиваемые поверхности гелевым цианакрилатным клеем Akfix 705 и зажимаю детали струбцинами. Активатор не использую.
Через несколько часов струбцины можно снимать и преступать к склеиванию остальных деталей.

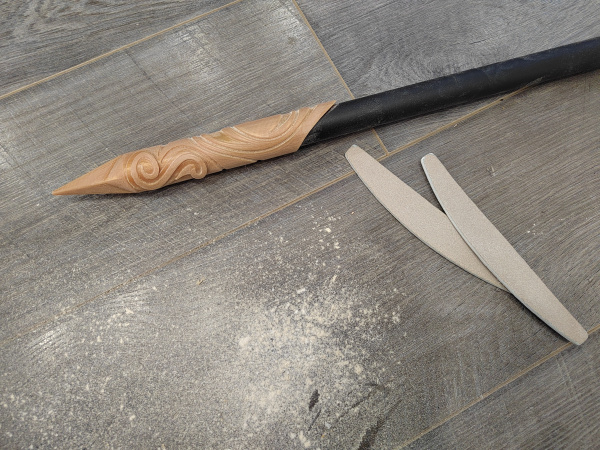

Дальше время пост-обработки. Первым делом поверхности шкурятся маникюрными пилками для ногтей зернистостью 100, 180, 240:
Важно быть аккуратным и не поцарапать древко, иначе его придётся красить, и вся затея с экономией времени на покупке черной трубы пойдёт прахом.
Следующий этап – обработка поверхности дихлорметаном.
Растворитель слегка подплавляет и сглаживает наружный слой, включая те места, куда шкуркой залезть проблематично.
Потом детали нужно выдержать некоторое время, пока ДХМ полностью не выветрится.
Дальше маскинг – закрываю все видимые участки трубы малярной лентой и отправляюсь в гараж.

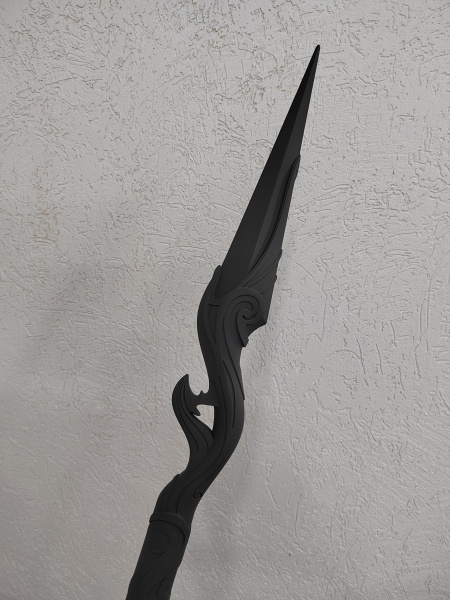

Покраска. Первым слоем идёт бесцветный грунт по пластику KUDO KU-6000, за ним – черный заполняющий грунт KUDO KU-2203.

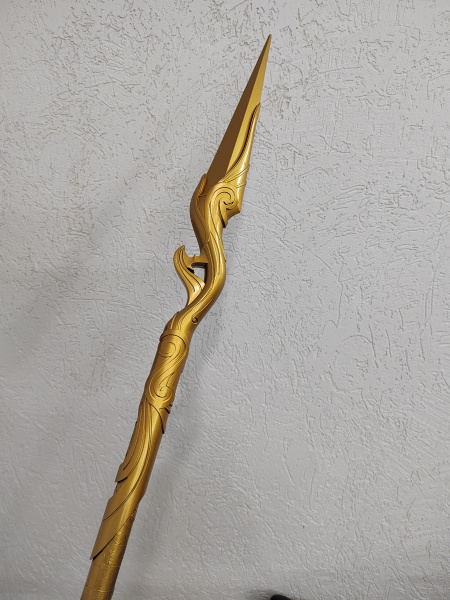

На него кладётся черная глянцевая эмаль (растекаясь она дополнительно сглаживает поверхности), а на неё – золотая краска KUDO KU-1060 SILVER GRAIN FINISH.
Жду подсыхания краски, после чего снимаю малярную ленту и оставляю копьё на длительную просушку.
Примерно через неделю забираю домой – настало время прокрашивать рельеф.

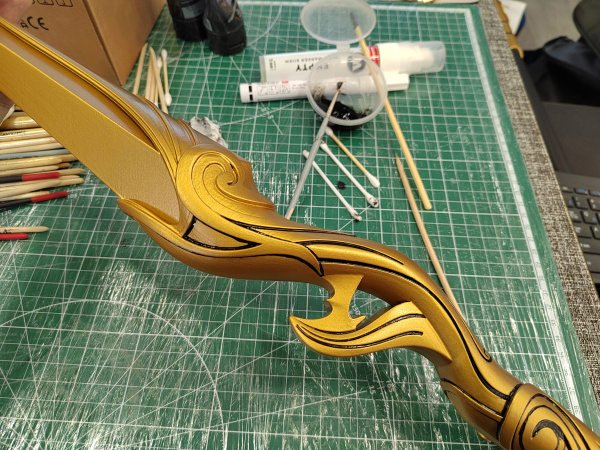

Разбавляю немного черного акрила водой и, с помощью кисти-единички, обвожу границы объёмных частей и закрашиваю впадины. Сушу.

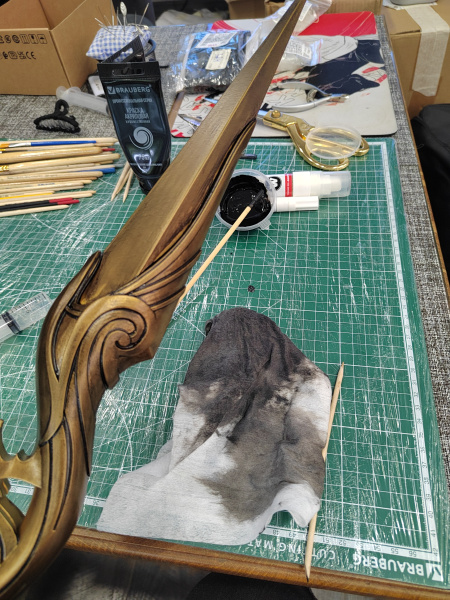

Дальше нужно визуально смягчить жесткие границы обводки и добавить на копьё грязи и потёртостей.
Для этого берётся всё тот же разбавленный акрил и растирается по поверхности нетканой салфеткой.
Если не хотите потом неделю вымывать краску из-под ногтей – работайте в перчатках =)

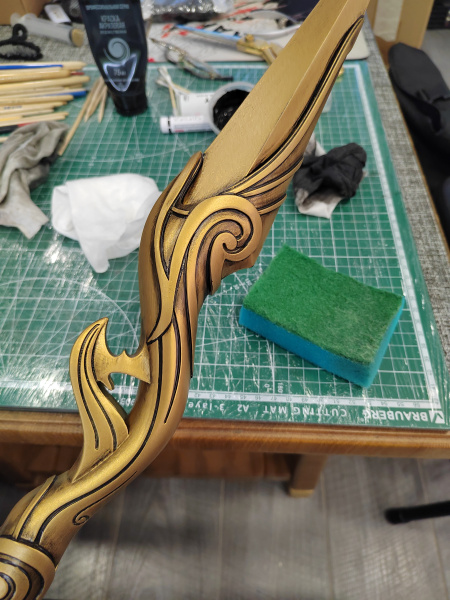

После подсыхания краски убираем излишки. Я это делал губкой для мытья посуды – смачивал и разминал абразивную сторону, а потом с силой натирал ей те поверхности, с которых нужно убрать черный акрил.
Теперь копьё выглядит значительно более «живым» и натуралистичным.

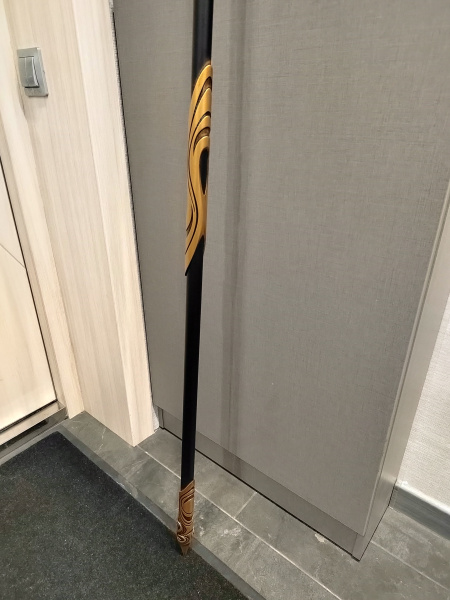

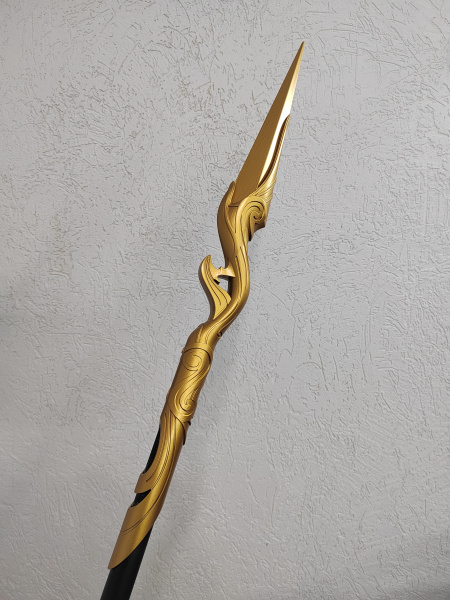

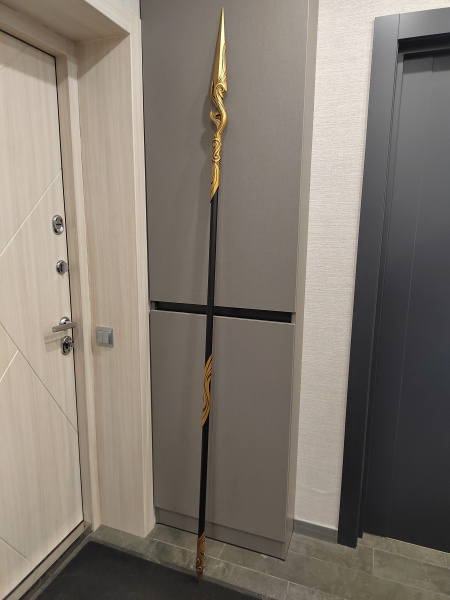

Протираю всё салфетками, сушу, делаю финальные фотографии:

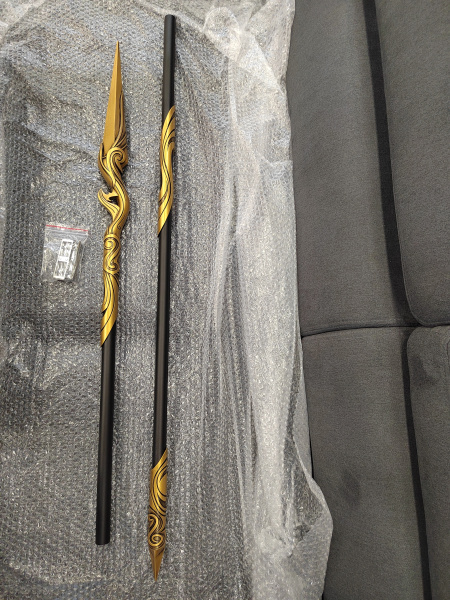

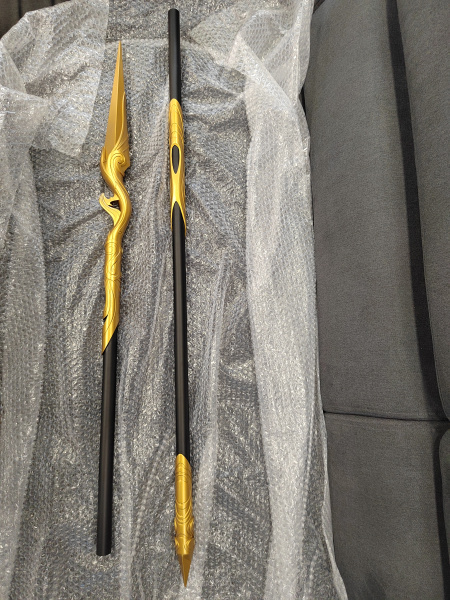

И на упаковку его =)
Своё мнение о проделанной работе, вопросы и критику пишите в комментах. Удачи!
