Всем привет! В конце лета 2025-го года я нарисовал набор моделек оружия героинь мульта «Кейпоп охотницы на демонов» и выложил их в паблик.
И получил заказ от Анастасии на крафт меча Руми с подсветкой.
С подсветкой так с подсветкой, погнали!
Немного перекомпоновываю модель для более удобной печати прозрачных частей, прорисовываю внутренние полости под электронику и кидаю на принтеры.

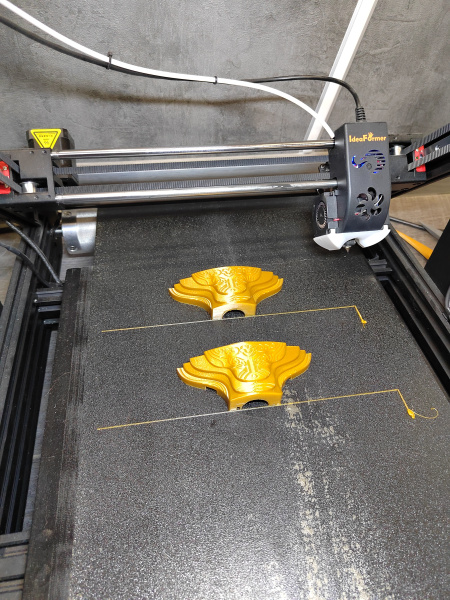

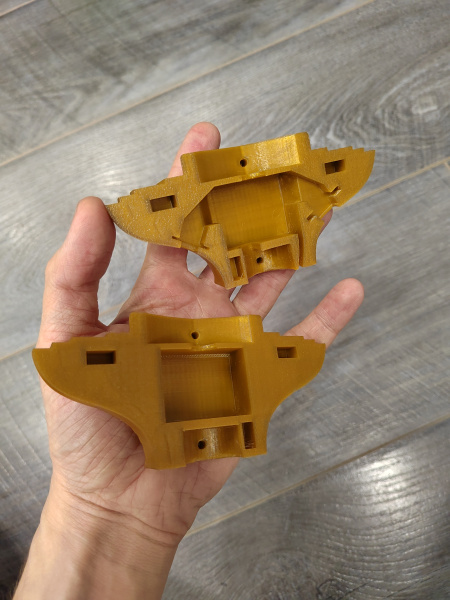

Гарда уходит на ленточник и печатается двумя половинками. Использование этого принтера позволяет отказаться от поддержек во внутренних полостях и одновременно получить более удобную в постобработке поверхность.

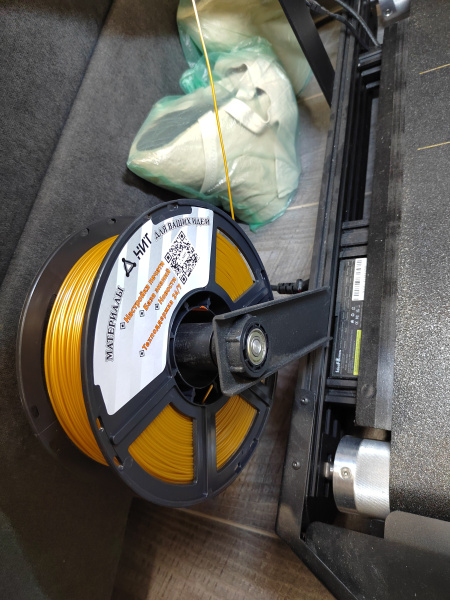

Печатал из золотого PETG от фирмы НИТ.

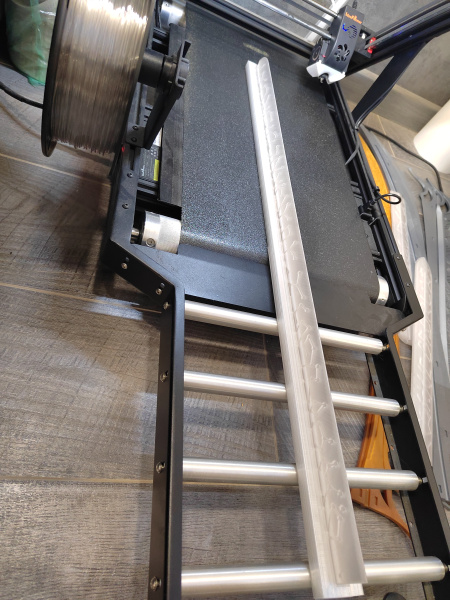

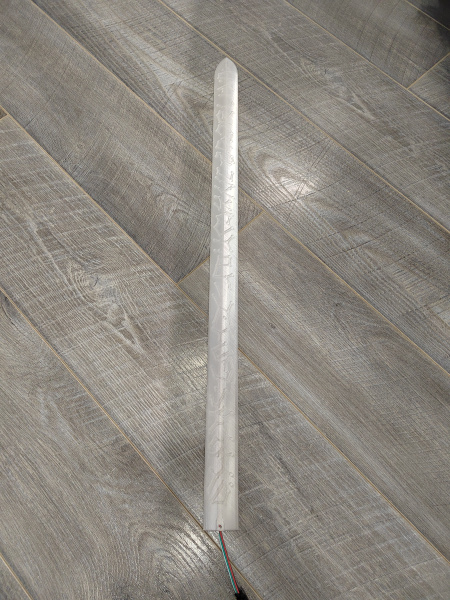

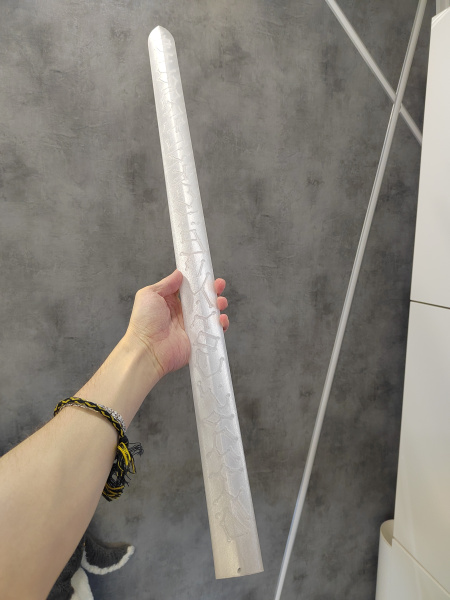

Лезвие аналогично ушло на ленточник и печаталось одним куском в довольно массивной поддержке.
Лезвие полое с отдельным каналом в центре для прокладки светодиодных лент.
Остальные части напечатаны на моём основном кубике.
Переход между золотой и прозрачной частями сделан заменой прутка через паузу - так будет надёжнее чем клеить.
Для усиления рукояти и повышения надёжности её крепления с гардой используется небольшой кусок алюминиевой трубки.

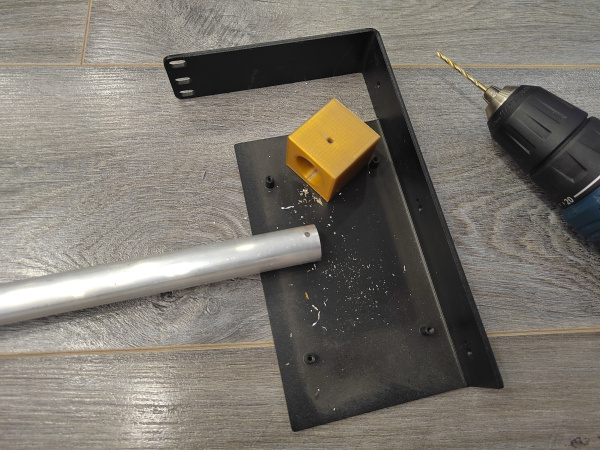

Конец уходящий в гарду засверливается по печатному кондуктору, после чего трубка обрезается под размер.

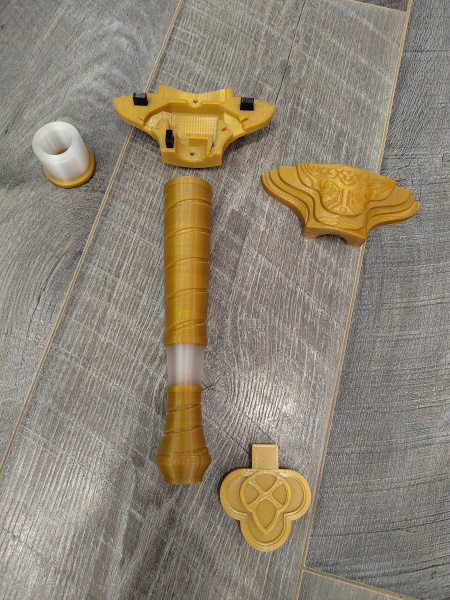

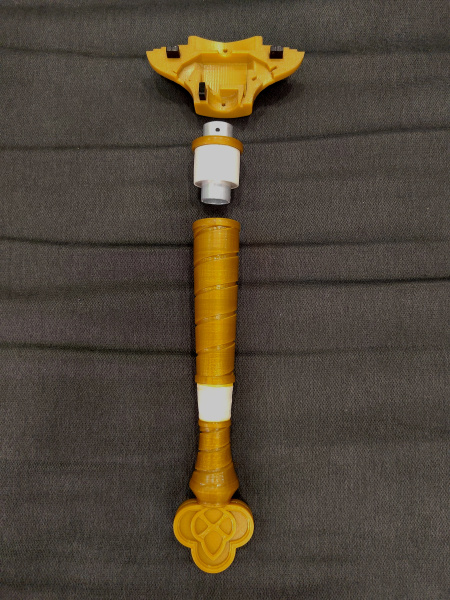

Получается вот такой наборчик.
Отверстие в трубке нужно для вставки небольшой шпильки, концы которой закрепляются в обоих половинках гарды. Аналогичное шпилька удерживает и лезвие.

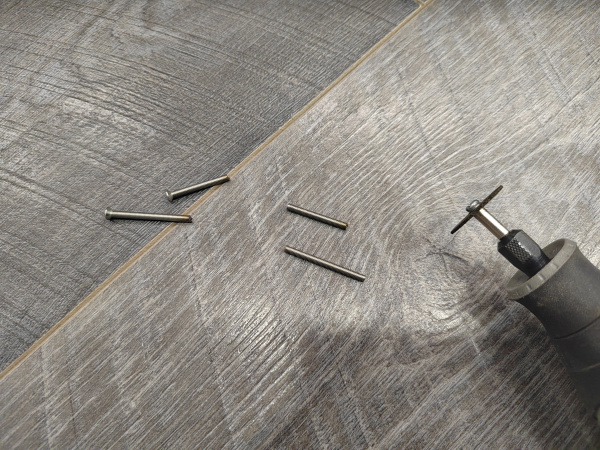

Эти шпильки сделаны из нержавеющего винта М3х60
Заклеиваю все прозрачные части малярным скотчем и приступаю к сборке меча.

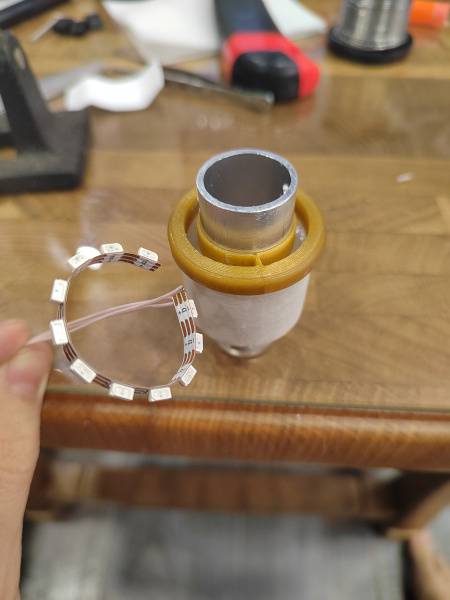

Начинаю с самой верхней детали рукояти – в предусмотренную в модели канавку укладывается кольцо из адресной светодиодной ленты торцевого свечения, после чего аккуратно заливается клеем из термопистолета.
Эта ленточка подсвечивает верхнюю прозрачную часть рукояти.

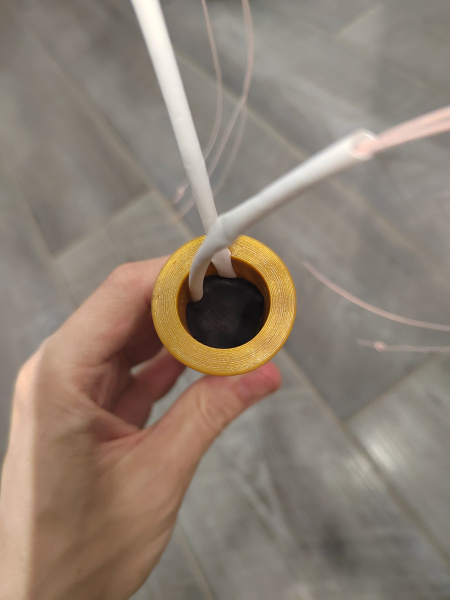

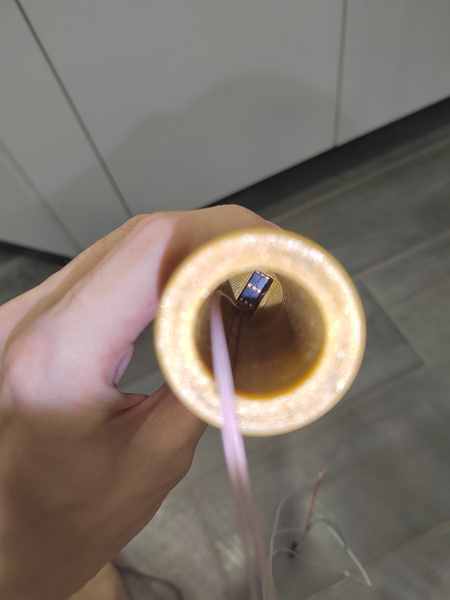

Дальше небольшой кусочек светодиодной ленты укладывается вглубь рукояти – он подсветит нижнюю прозрачную часть.
Отрезок EVA-пенки не даст ему болтаться внутри рукояти и прикроет торец.
Готово.

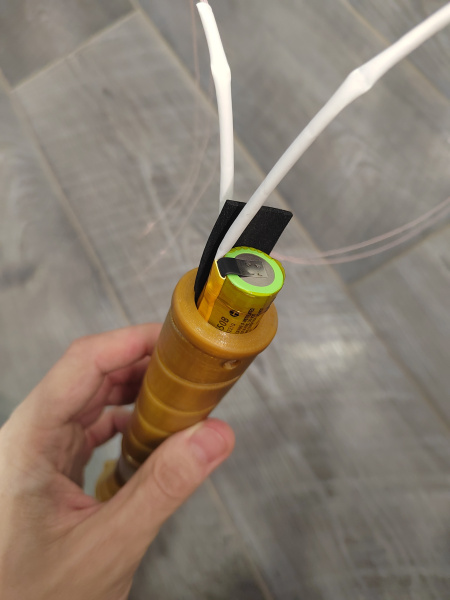

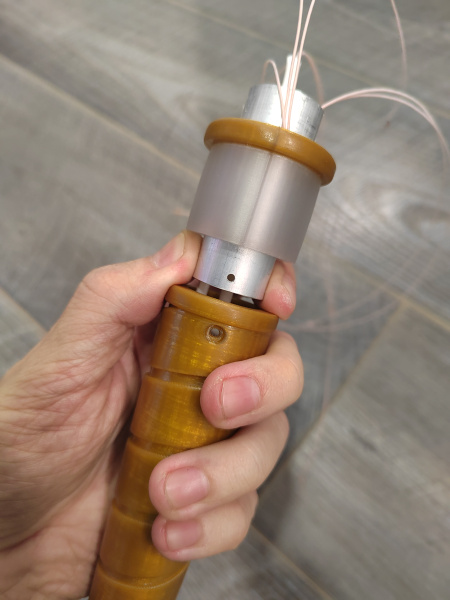

Теперь можно соединить обе части рукояти, пропустив провода внутри алюминиевой трубки.

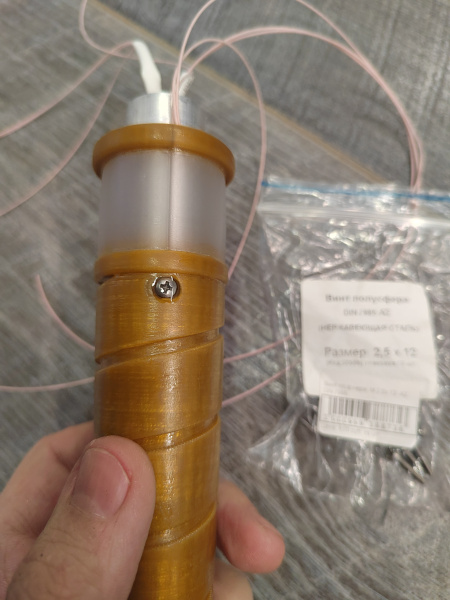

В показанное отверстие вкручивается винт М2.5х12 – он дополнительно фиксирует клеевое соединение частей рукояти. На всякий случай.

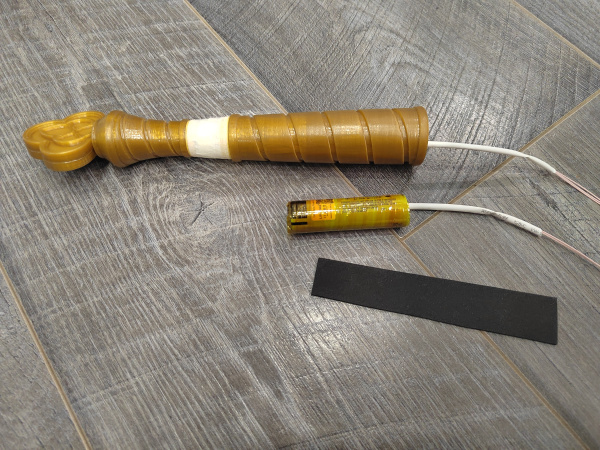

Рукоять собрана – перехожу к лезвию.

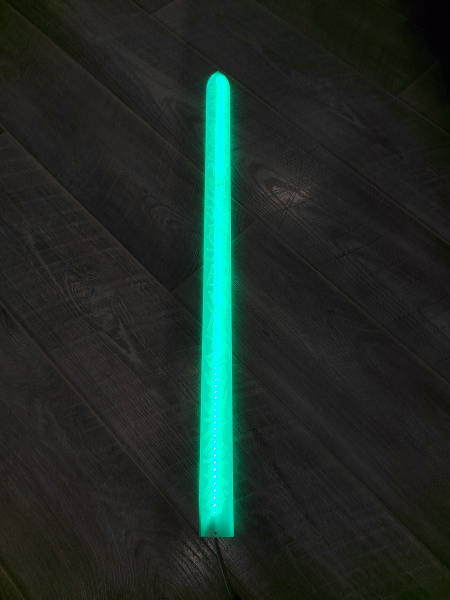

Первым делом отрезаю кусочек светодиодной ленты и делаю тест просветки.

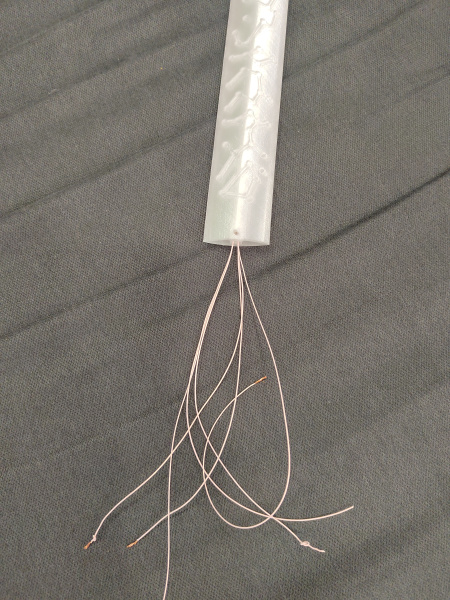

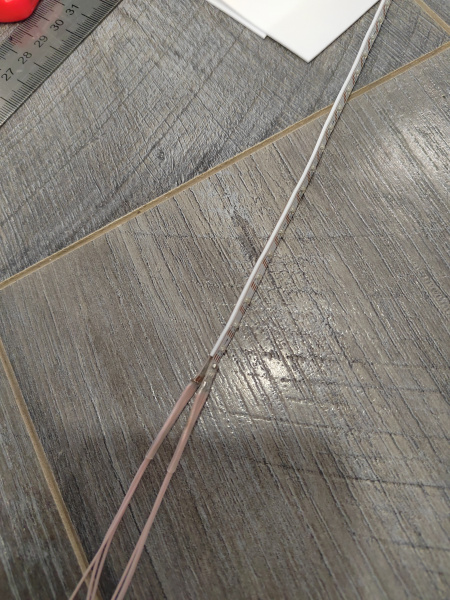

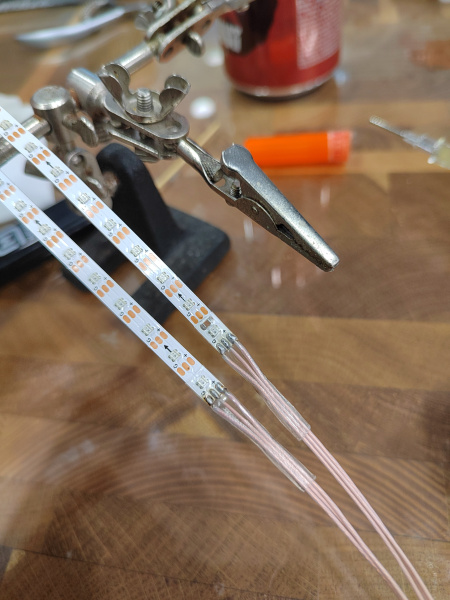

Отрезаю ему пару, припаиваю провода, укрепляю место пайки кусочком прозрачной термоусадки.
Она же защищает провода от повреждения о фиксирующую лезвие шпильку.
Ленточки склеиваются «спина к спине» через кусочек EVA – так лента лучше сидит в полости лезвия.
Запихиваю ленту в лезвие и перехожу к проливке рисунка.

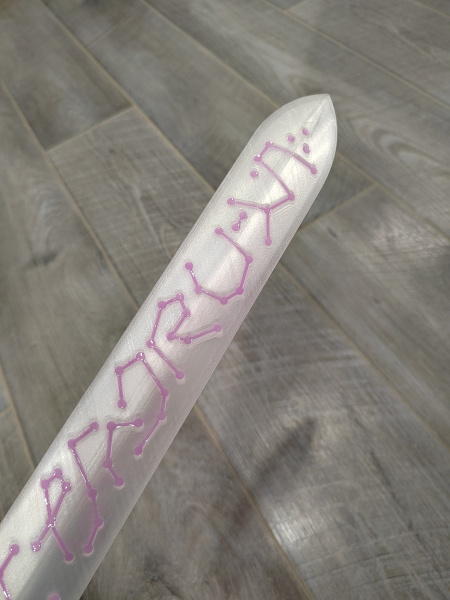

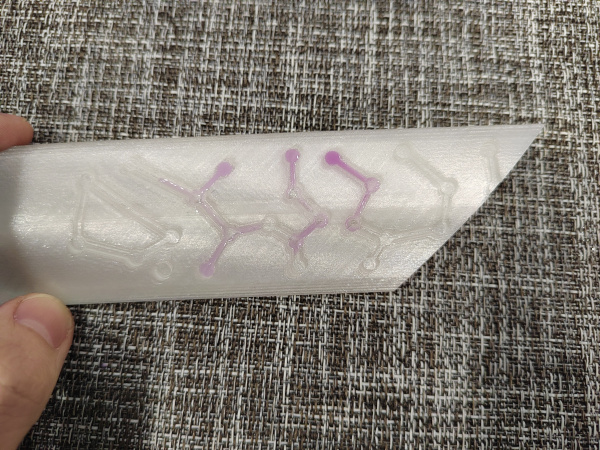

Проливка делается УФ-отверждаемой смолой с красителем.

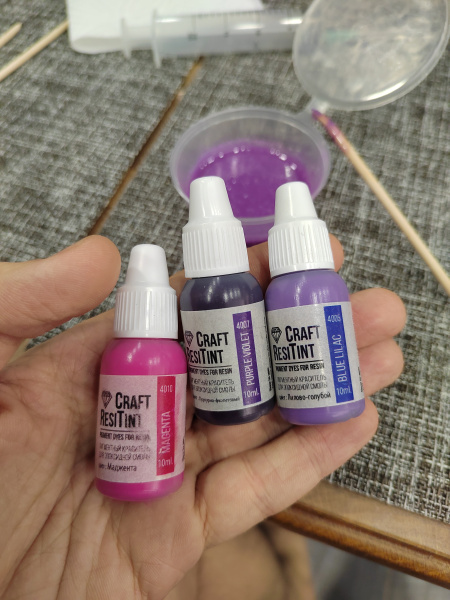

В основном смесь состоит из Magenta и Blue Lilac (где-то по капле), Purple Violet добавляется на кончике зубочистки.
Обязательно делайте тесты – при малом количестве красителя цвет будет блёклым, а слишком большое грозит проблемами с отверждением.
Проливку лучше делать в несколько тонких слоёв, иначе есть риск того, что нижние слои останутся жидкими и смола впоследствии отвалится от основы.
Работа долгая и кропотливая, так что проливку мы делали вдвоём с Никой. Оно и веселее ^_^

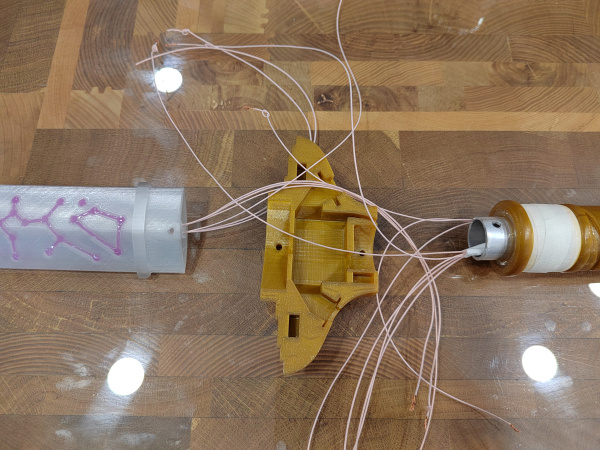

Рукоять и лезвие готовы - можно соединять эту мешанину проводов с электроникой.

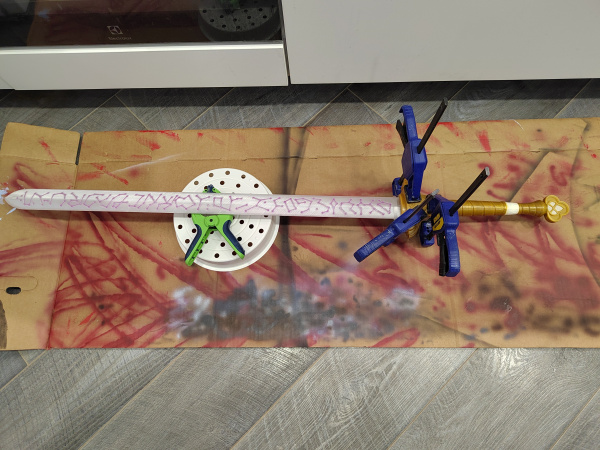

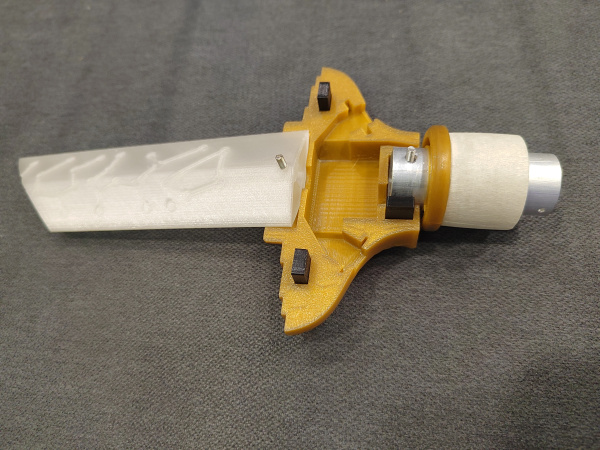

Первым делом алюминиевая трубка и лезвие приклеиваются к нижней части гарды так, чтобы в совместившиеся отверстия входили фиксирующие их шпильки.

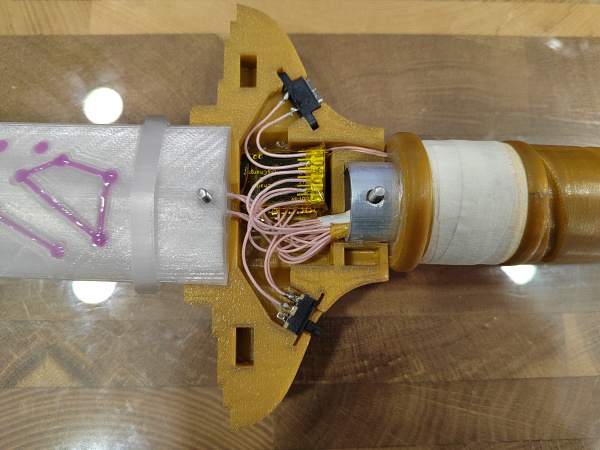

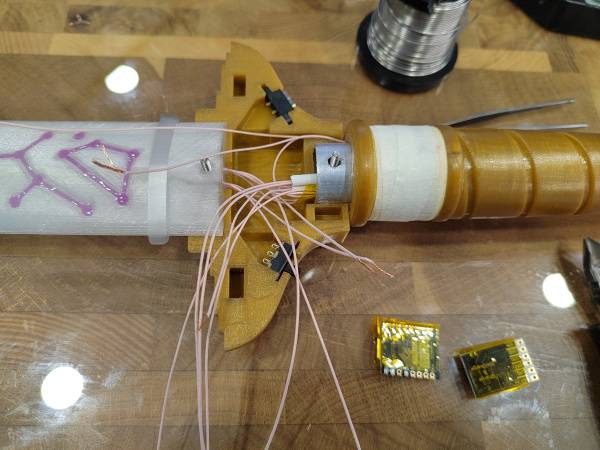

Микроконтроллер на базе ESP32 и плата контроля заряда аккумулятора изолируются каптоновым скотчем и укладываются «бутербродом».
Все одноимённые провода (+, -, сигнал) спаиваются вместе, а их отводы припаиваются к соответствующим контактам внутрянки.
Как видите, места тут совсем не дофига – приходится хорошенько поразмыслить над укладкой и порядком сборки. Но, в конечном итоге, всё получается.
Фиксирую буйное месиво проводов термоклеем и приклеиваю сверху вторую половину гарды. Сборка окончена.

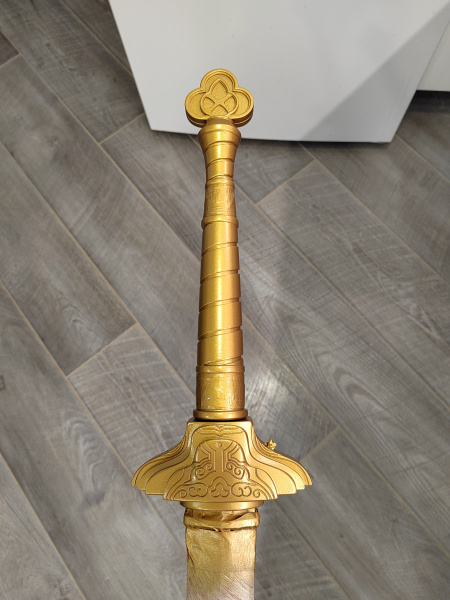

После схватывания клея обматываю лезвие плёнкой, шкурю, грунтую, крашу в золото.
Замешиваю коричневую краску и приступаю к декорированию.

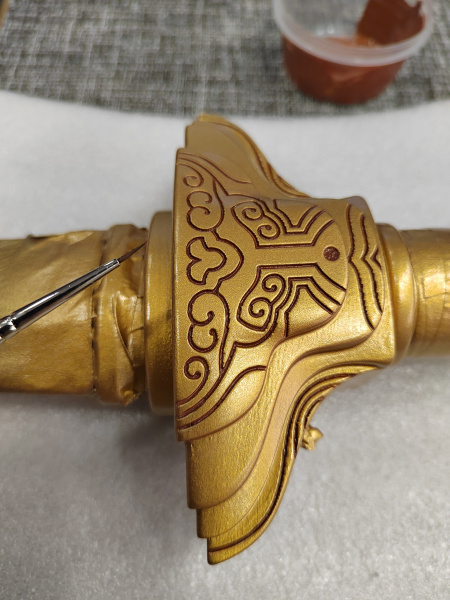

Сперва беру тонкую кисть и прокрашиваю узоры на гарде.

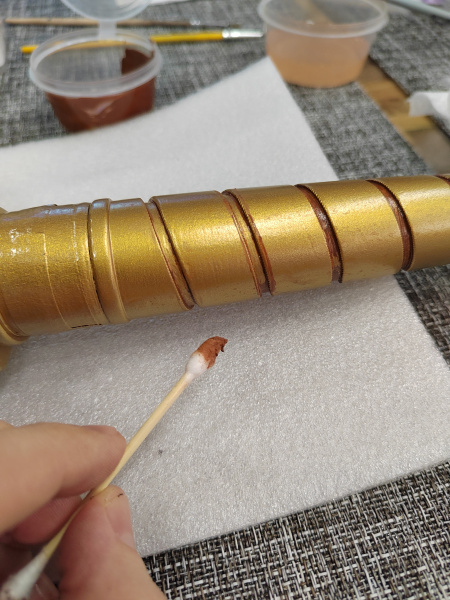

Затем закрашиваю «пружинку» на рукояти и стираю краску в центре канала.
Это подчеркнёт глубину и визуально усилит тень от краёв.

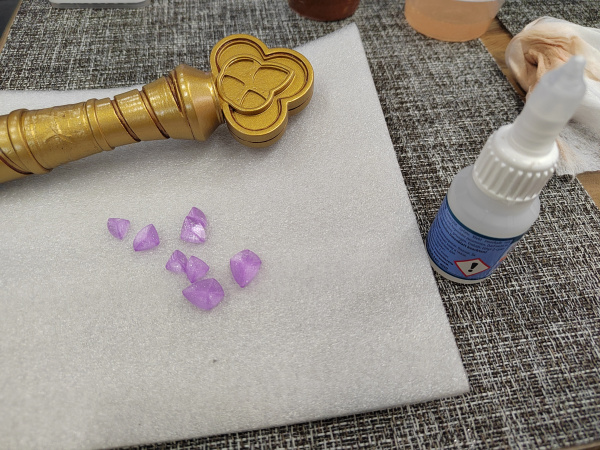

Последний этап – вклейка камней. Они тоже напечатаны на 3D-принтере из прозрачного PETG лилового цвета.

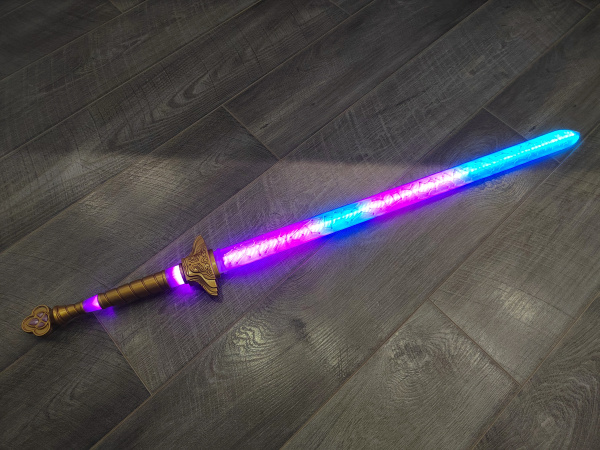

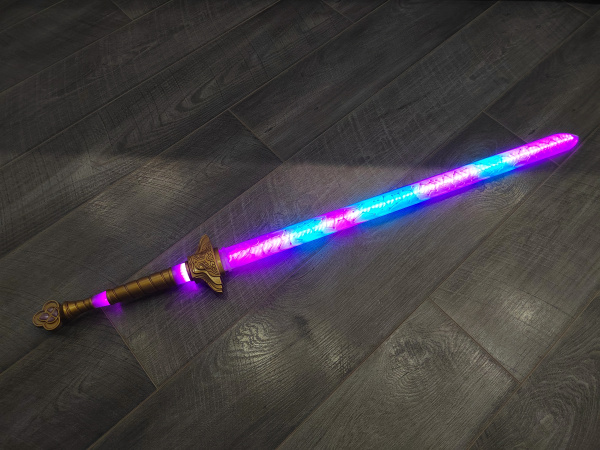

И всё – меч закончен ^_^
А видео как он переливается будет чуть-чуть попозже ^_~
Своё мнение о проделанной работе, вопросы и критику пишите в комментах. Удачи!
