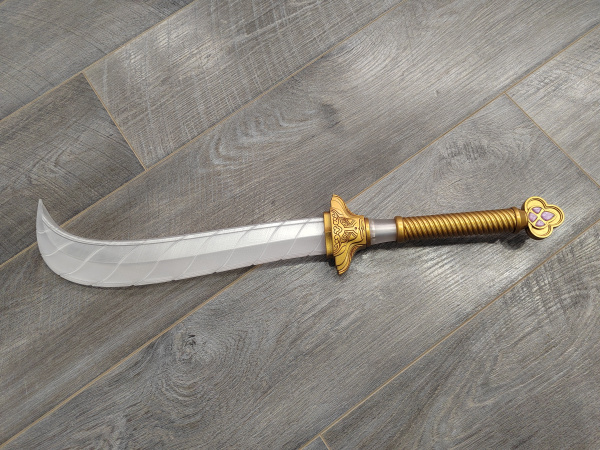

Меч вдохновлённый дизайном KPOP Demon Hunters

Статья из цикла "KPOP Demon Hunters"

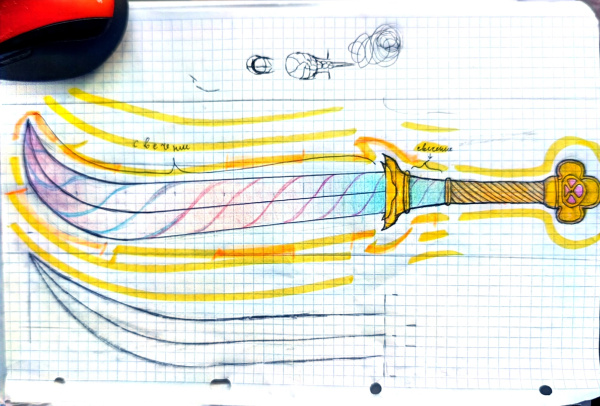

Всем привет! В начале осени 2025-го года ко мне обратилась Ирина с интересной просьбой - нужно было сделать меч по её собственному арту, вдохновлённому дизайном оружия из KPDH.

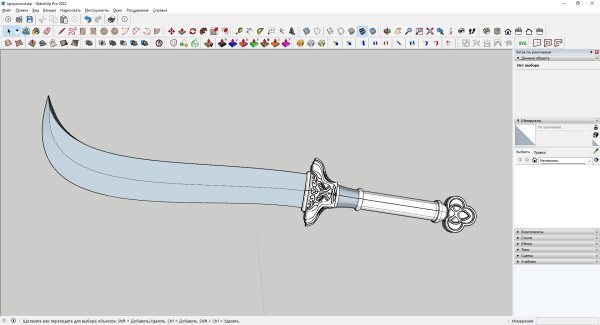

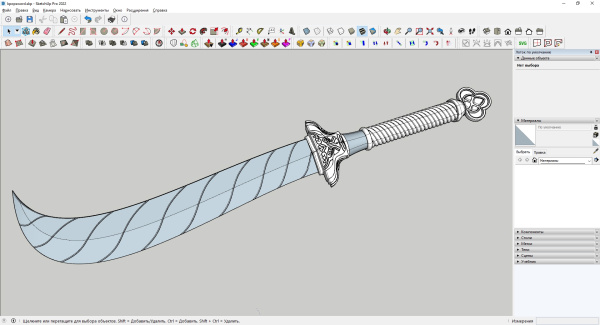

Обсудив примерные сроки и предполагаемый размер крафта, я взялся за отрисовку модели.

Гарда и оконечная часть рукояти были взяты с меча Руми и слегка подогнаны по размерам.
После согласования окончательных размеров были дорисованы узоры на лезвии и навивка рукояти.

Печатал на трёх разных принтерах:

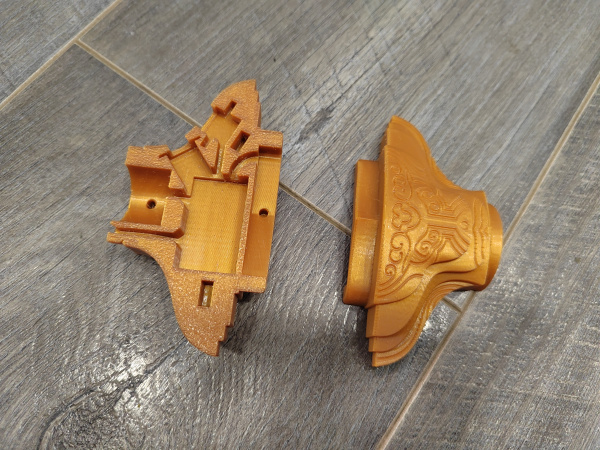

Гарда пошла на «ленточник» - так я исключаю использование поддержек в полостях и получаю более удобную для обработки внешнюю поверхность.

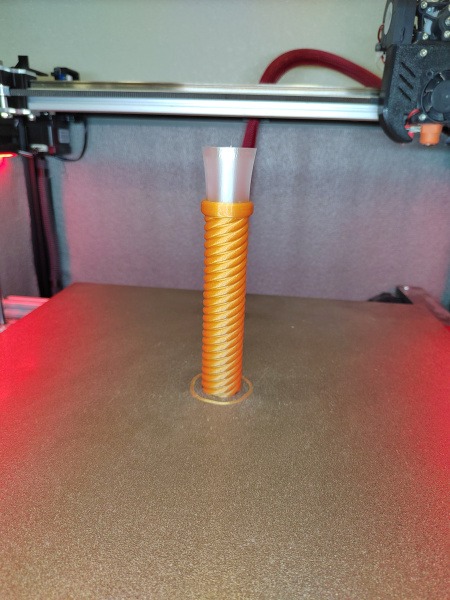

Рукоять печатал Кубик со сменой пластика через паузу.

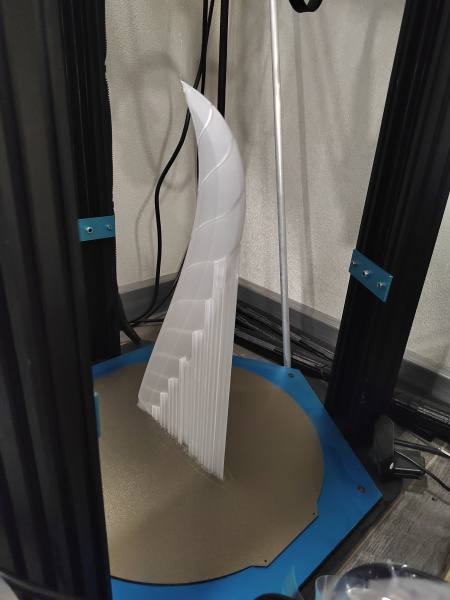

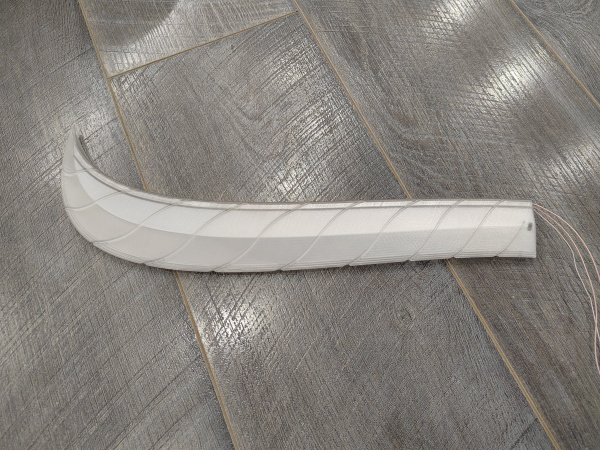

А лезвие – на дельте Tevo Little Monster. Тут опять дело в том, как лягут слои при печати. Была еще попытка напечатать эту деталь на ленточном принтере, но по итогу дельта справилась лучше.

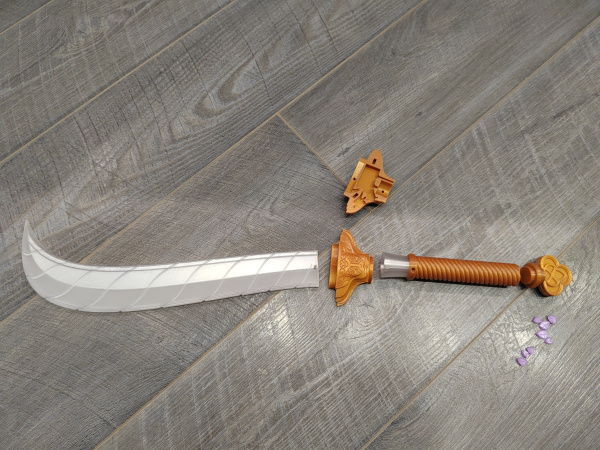

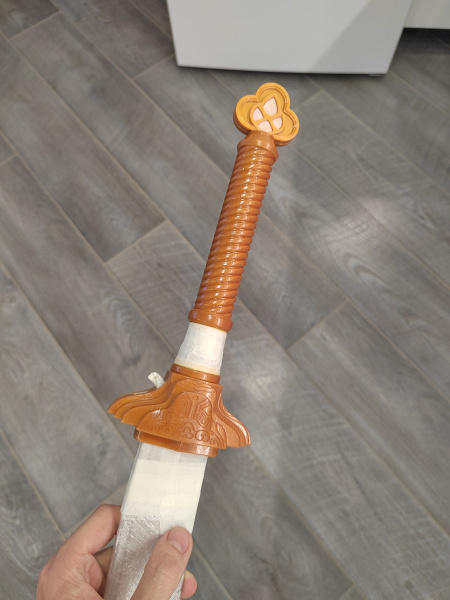

Все детали вместе.

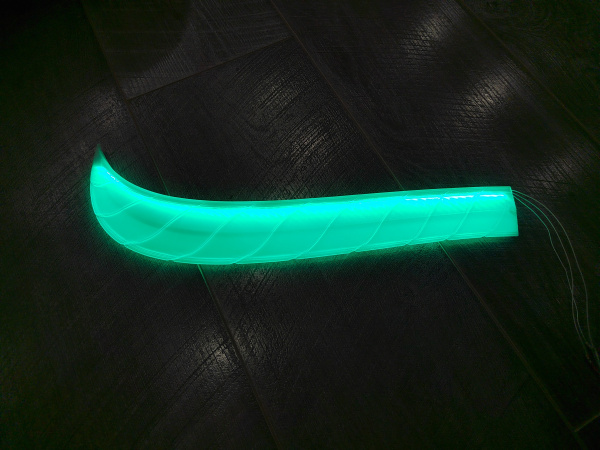

Проверяю лезвие просветкой и перехожу к обработке поверхностей.

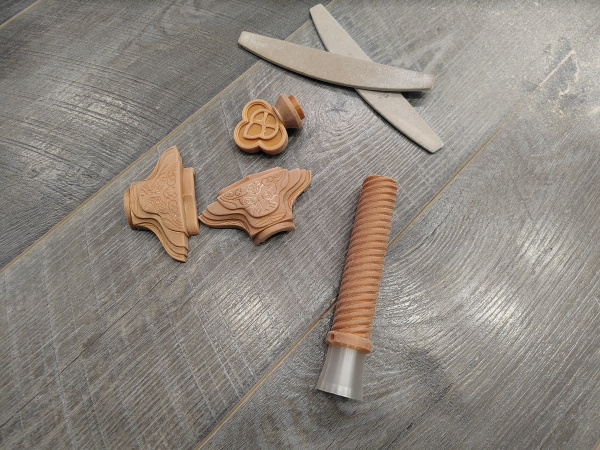

Все окрашиваемые детали шкурятся пилками для ногтей (зернистость 100, 180, 240).

После чего покрываются дихлорметаном для выглаживания верхнего слоя.

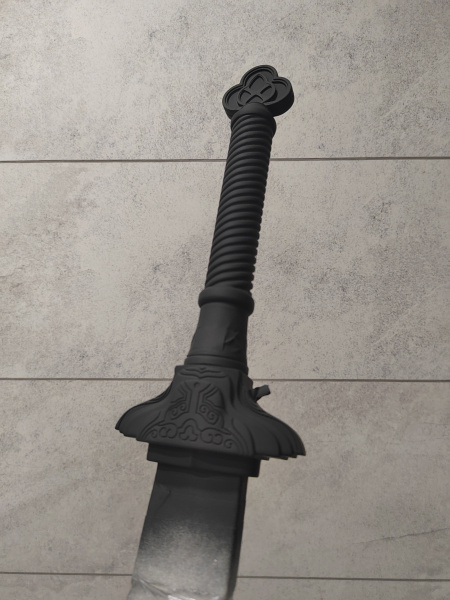

После просушки можно начинать сборку.

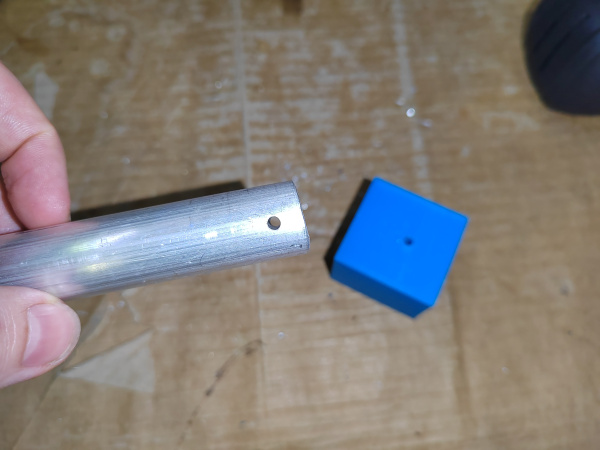

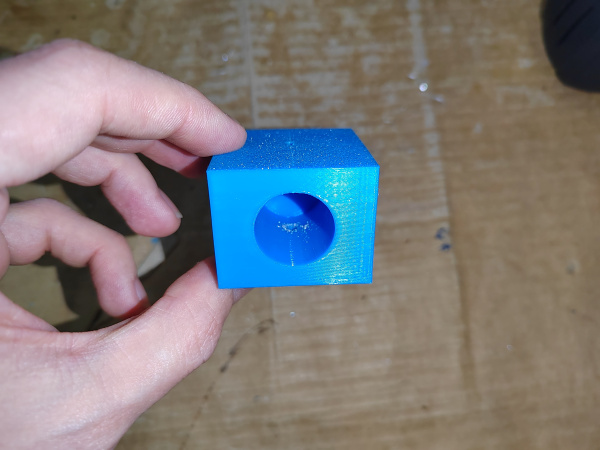

Начинаю с рукояти – кусок алюминиевой трубки засверливается с помощью кондуктора и обрезается под размер.

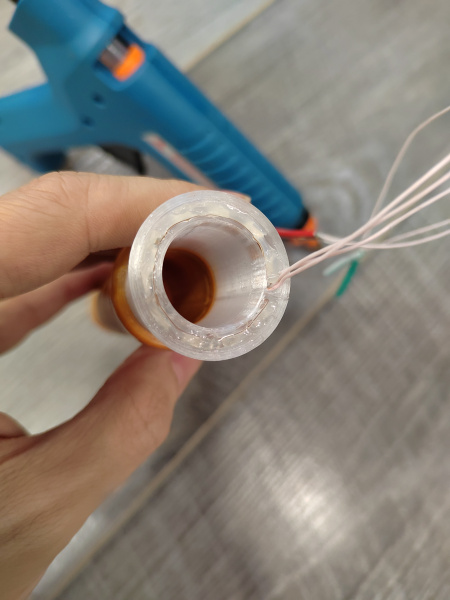

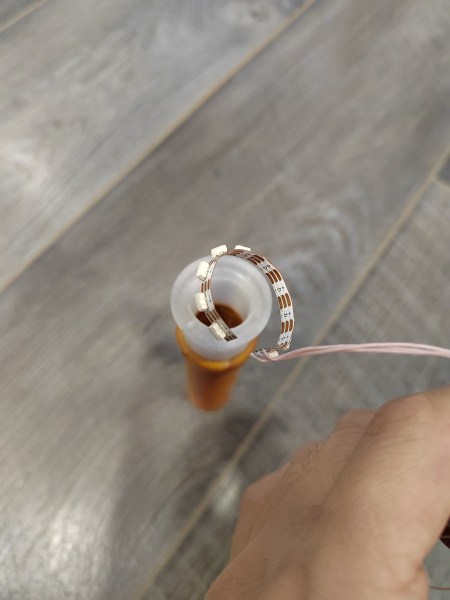

Затем отрезок светодиодной ленты торцевого свечения сворачивается в кольцо и помещается внутрь специального паза в прозрачной части рукояти.

И заливается клеем из термопистолета.

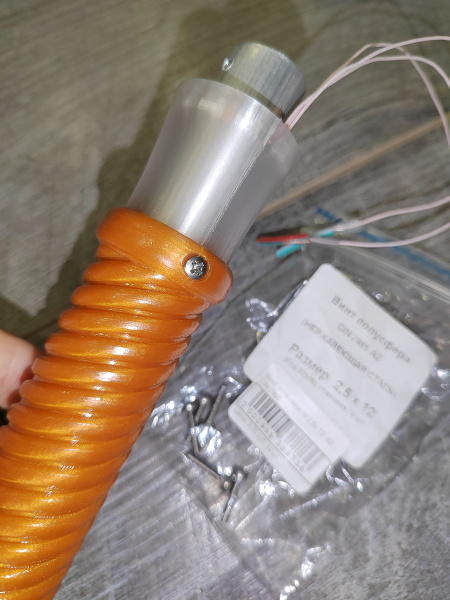

Затем алюминиевая трубка вклеивается в рукоять и дополнительно фиксируется винтом М2.5х12 – для надёжности.

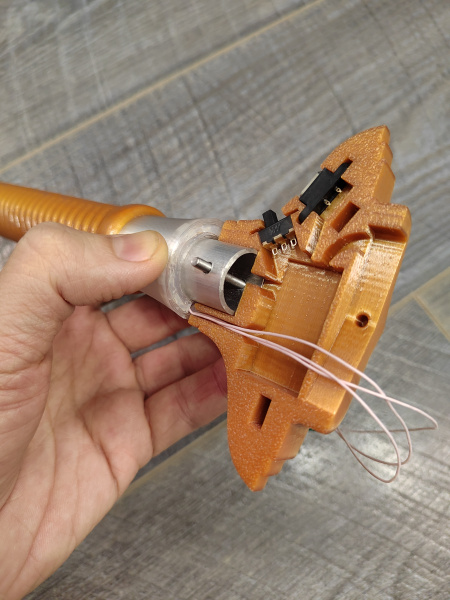

Проверяю совмещение рукояти с гардой и отрезаю кусок от винта М3х60 – он будет служить шпилькой, надёжно удерживающей рукоять от выпадения.

Приступаю к сборке электроники.

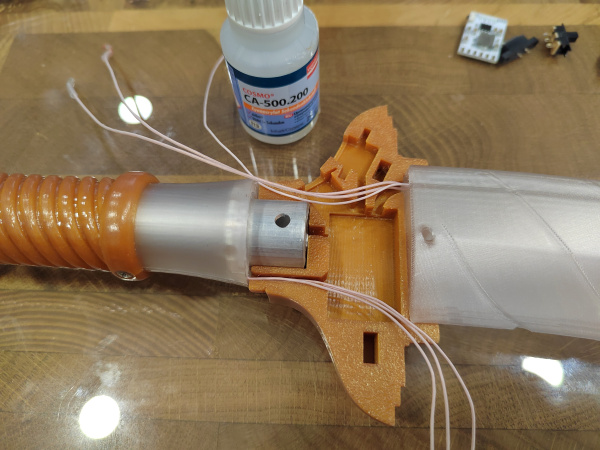

Первым делом нужно приклеить к гарде лезвие и рукоять, чтобы можно было уложить провода в предназначенные им пазы и обрезать лишнее.

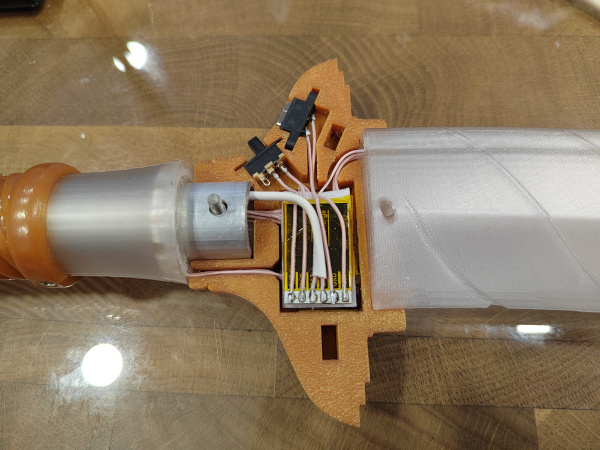

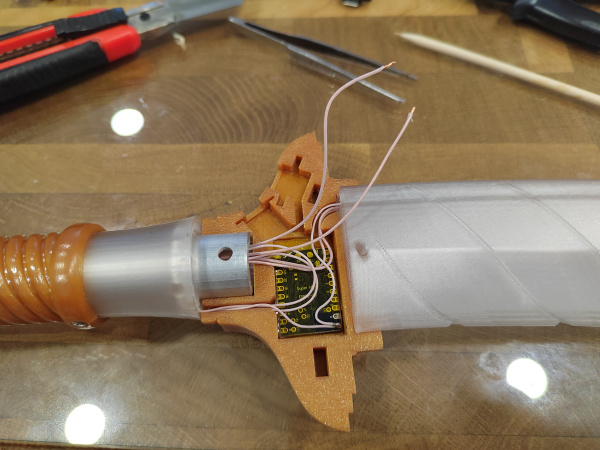

Дальше на нижний ярус укладывается замотанный в каптоновый скотч микроконтроллер ESP32.

А сверху, через кусочек двухстороннего скотча, контроллер заряда аккумулятора на микросхеме IP5306.

Тут места еще меньше, чем в мече Руми, но за счет меньшего числа проводов сборка получается даже проще.

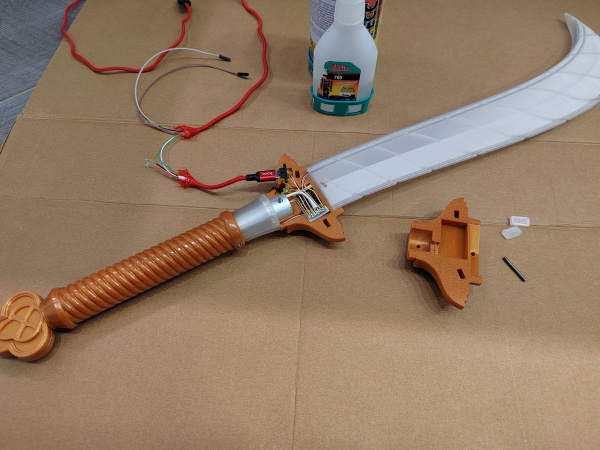

Подкидываю тестовый аккумулятор и проверяю работу подсветки – всё ОК.

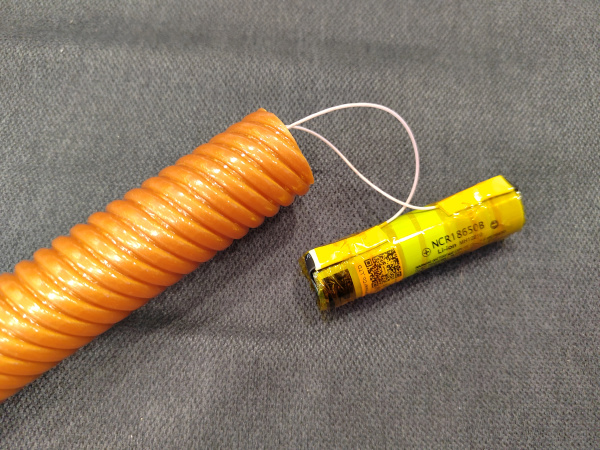

Беру новый аккум 18650 с приваренными лепестками, зачищаю провода, припаиваю, изолирую каптоном.

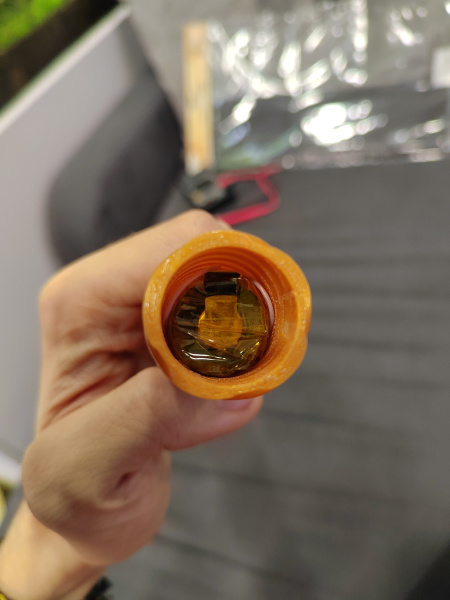

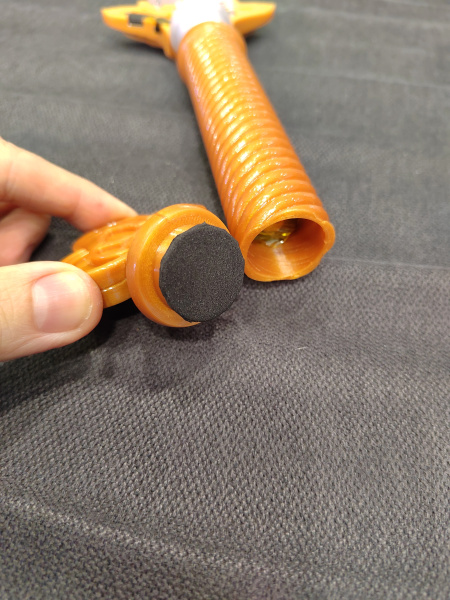

После чего аккуратно сворачиваю провода восьмёркой и помещаю аккумулятор в заднюю часть рукояти.

И закрываю его там.

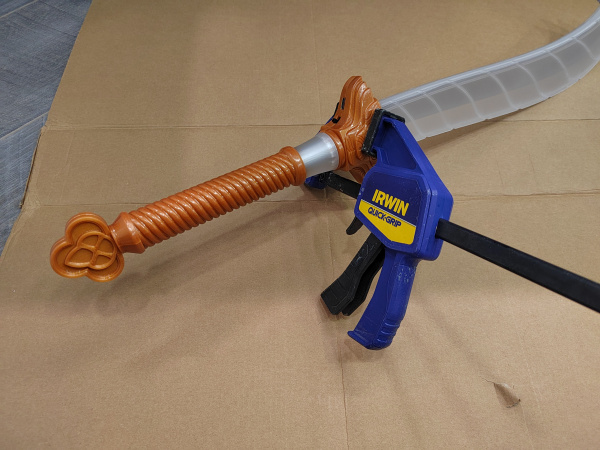

Вставляю нарезанные шпильки и склеиваю половинки гарды, стягивая всё быстрозажимной струбциной.
Две прозрачные детальки служат для центровки частей и увеличения поверхности склейки.
