Всем привет! Сейчас я быстренько расскажу, как делал микрофон Аластора для своего косплея этого персонажа.
И сразу можно заметить, что рисовка микрофона от кадра к кадру несколько различается – это касается как задней стенки, так и глаза в центре, так что тут есть некоторое поле для экспериментов.
Быстренько пробежавшись по готовым моделькам, я сел рисовать свою.

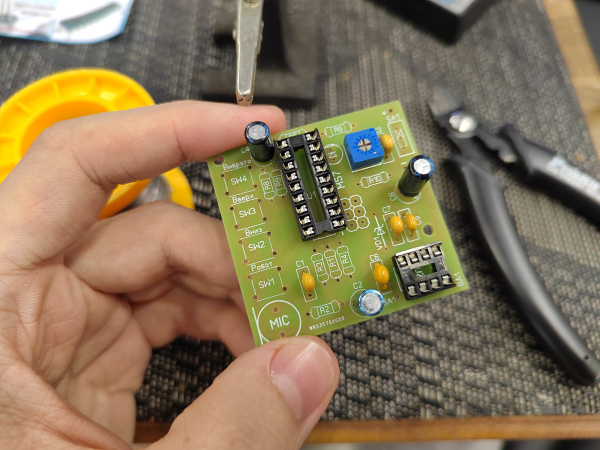

Где-то на этом этапе я нашел видео по крафту микрофона с встроенным голосовым модулятором, после чего купил и собрал радиоконструктор на микросхеме HT8950A.
Но стабильность его работы, чистота звука и постоянные самовозбуждения меня крайне расстроили, так что идею вкорячивать эту штуку в микрофон я бросил.

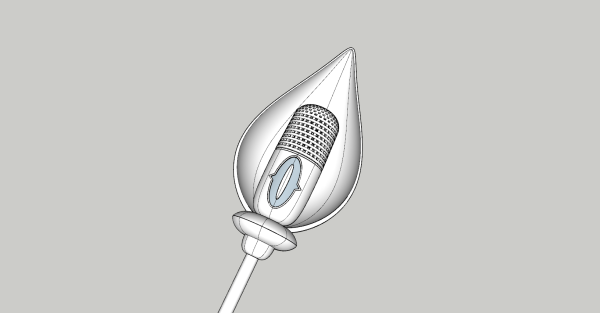

По итогу моделька вышла такой:

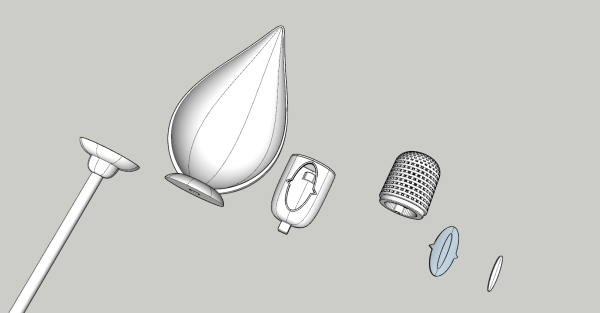

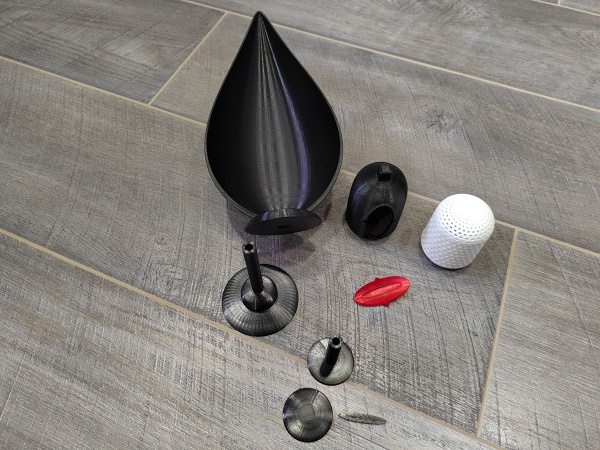

В разобранном виде:
Разбивка сделана для минимизации использования поддержек и нависаний - так итоговая печать будет почище.
Моделирование особой проблемы не составило, разве что с сеткой микрофона я прокопался достаточно долго – вычитание тел в скечапе работает фиговенько, а вручную все это насверливать очень не хотелось. Даже возникала мысль купить отдельную стальную сетку от настоящего микрофона, но подходящих диаметров не нашлось.
В итоге я немножко «считерил» - подобрал устраивающий меня размер полигонов сетки поверхности и просто выдавил через один.
Основная часть деталей будет тёмными, так что печатаются из черного пластика. Сетка – из белого, глаз – из прозрачного красного. Материал PETG, слой 0.16мм.
В качестве трости будет алюминиева трубка диаметром 12х1мм. А еще можно использовать что-нибудь более пафосное, например карбон, у него и узор прикольный.
Дальше всё это дело долго и муторно вышкуривалось пилками для ногтей – тогда на принтере еще не стояли антивоблинговые муфты, из-за чего на поверхности задней стенки есть периодические полосы. И избавиться от них до конца так и не получилось -_-

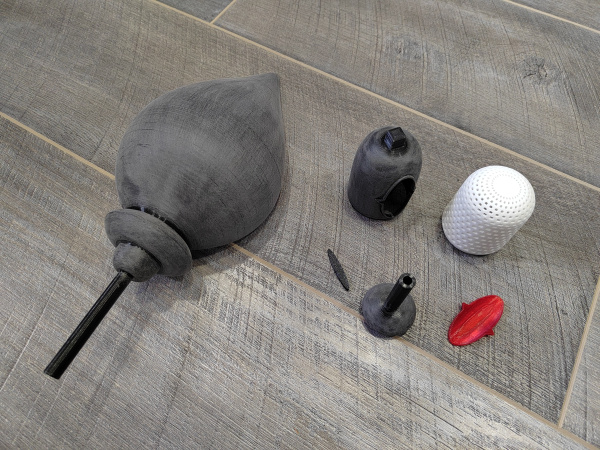

Дальше детальки были сглажены дихлорметаном, высушены, покрыты грунтом по пластику KUDO KU-6000.
На него легла черная заполняющая грунтовка KU-2203 в несколько слоёв, между которыми я обрабатывал поверхность 400-й наждачной бумагой.
Черные и белые детали покрывались полуматовой акриловой краской из баллончика.

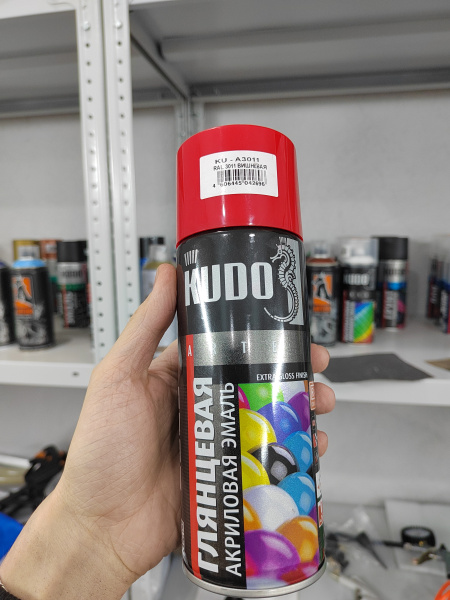

Красные – глянцевой краской KU-A3011 «Вишня».

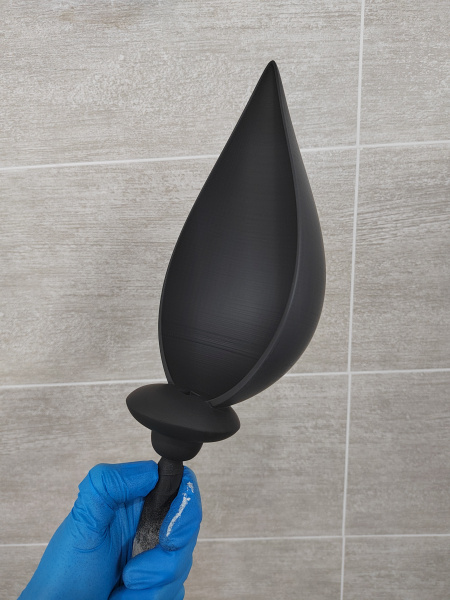

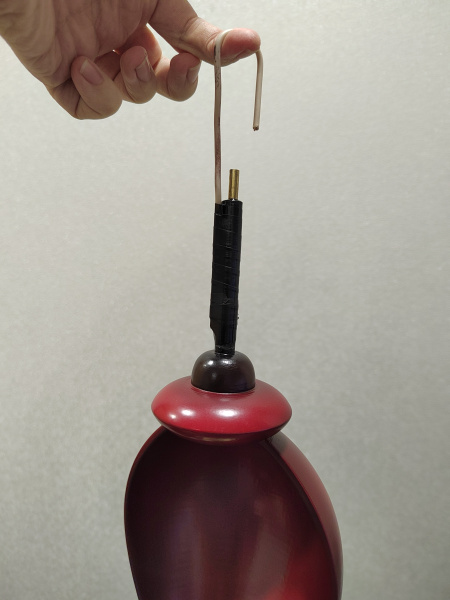

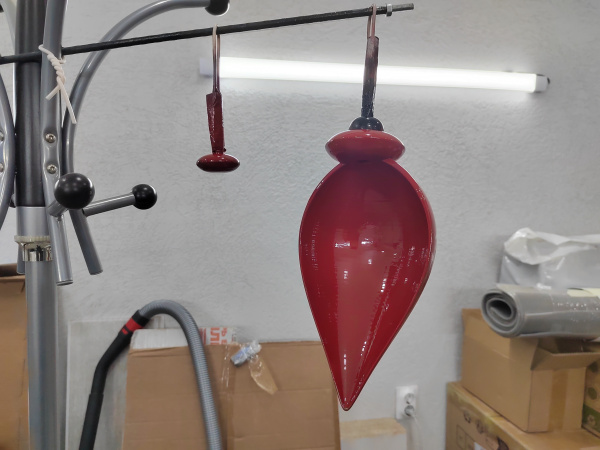

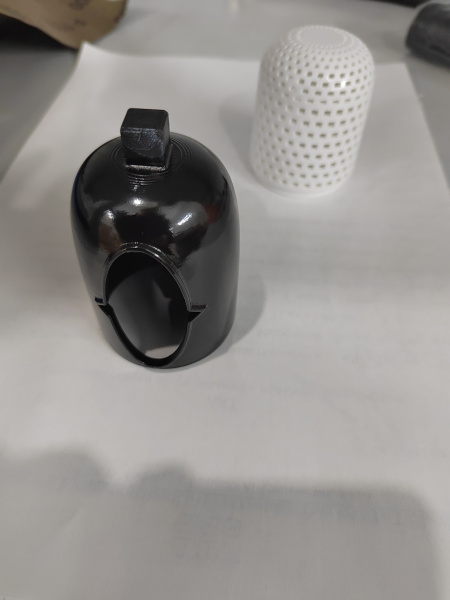

Дальше части будущего микрофона были подвешены для сушки.
Спустя несколько дней можно было продолжать – настала очередь аэрографа.
Из черной, пурпурной и тёмно-красной краски был замешан цвет несколько темнее основы, которым выделялись края и углубления на красных частях микрофона.

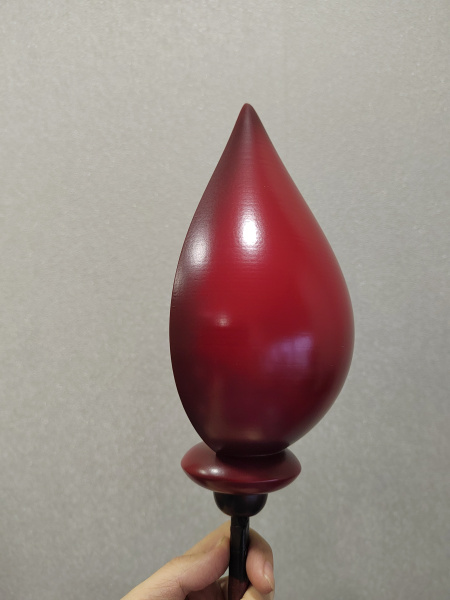

Финальный штрих – покрытие акриловым матовым лаком из баллончика.

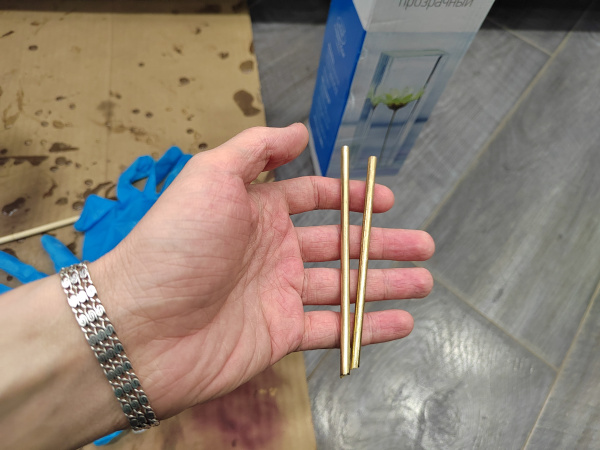

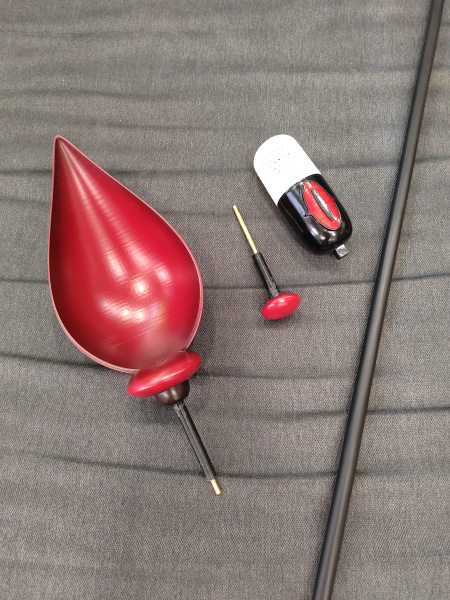

Дальше я взял два обрезка латунного прутка и вклеил их в хвостовики обоих частей микрофона. Это укрепит место возможного излома.
Клеил на эпоксидную смолу.
Вообще-то, это нужно было сделать еще до ошкуривания поверхности, но я забыл ^_^””
Так что пришлось действовать крайне аккуратно, чтобы не капнуть смолой куда-нибудь на краску.

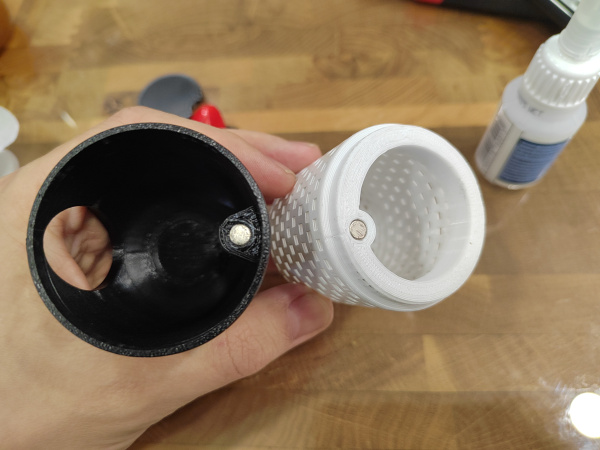

Пока всё это дело сохло в подвешенном состоянии, я переключился на сборку внутренней части с глазом. В каждую половинку вклеивается цилиндрический магнит размерами 5х5мм, что защищает от случайного выпадения сетки.

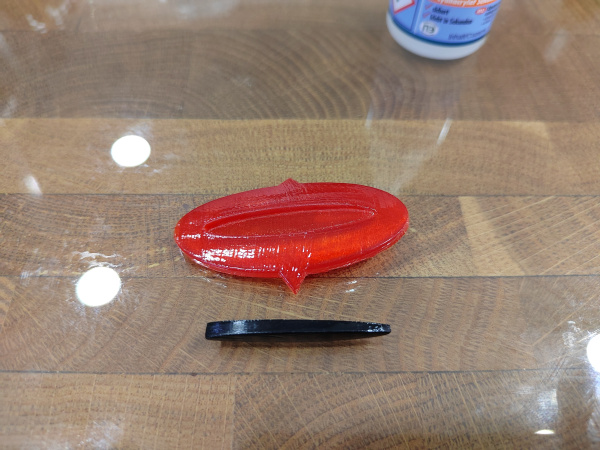

А в глаз вклеивается зрачок (тут нужно проследить, чтобы он лёг правильной стороной и выступал из красной «обоймы» на одинаковую высоту).
За подсветку глаза будет отвечать отрезок красной светодиодной ленты. Напряжение питания – 5в, светодиоды типоразмера 2835, 120 штук на метр.

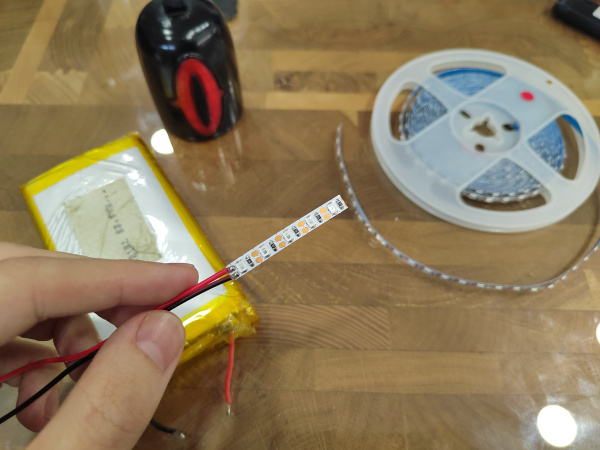

Примерочка:
Выглядит хорошо, можно продолжать сборку.

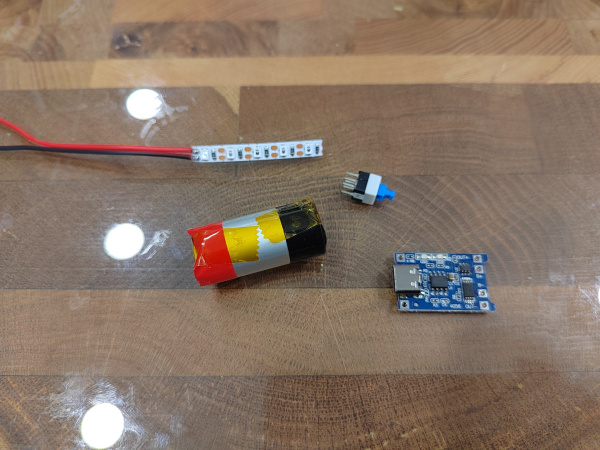

В качестве источника питания я взял аккумулятор от одноразовой электронной парилки – у него компактный размер и достаточная ёмкость.
Заряжаться он будет через контроллер на микросхеме TP4056, выключатель питания – кнопка с фиксацией 8х8мм.

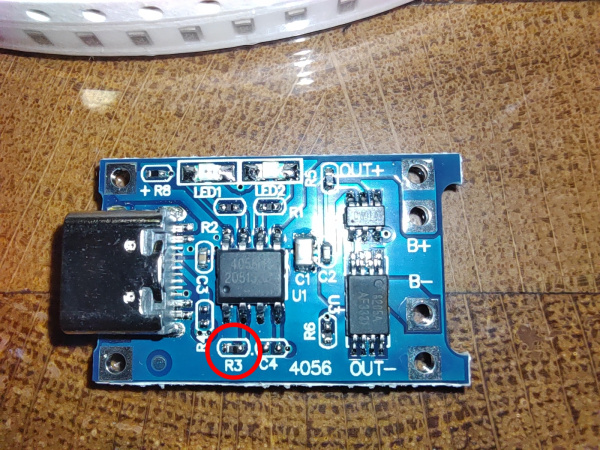

Но, прежде чем соединять всё проводами, нужно кое-что исправить – заменить на плате контроля заряда резистор R3.
В чем тут дело: величина сопротивления R3 задаёт зарядный ток, который по умолчанию выставлен на 1А. И он слишком велик для маленького аккумулятора на 900mAh.
Это вызовет излишний нагрев как модуля заряда, так и аккумулятора.

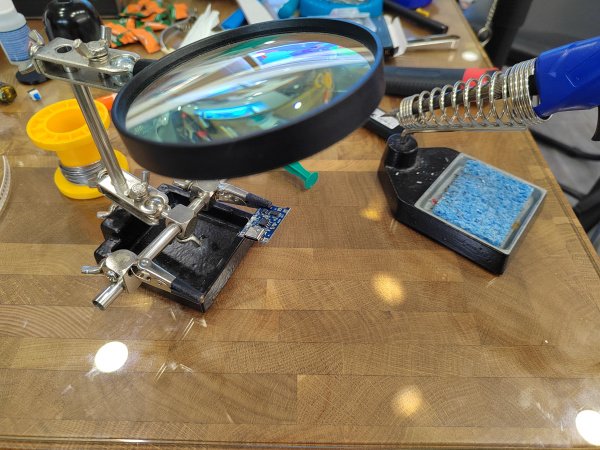

Аккуратно отпаиваю старый и припаиваю другой, сопротивлением 5кОм, что установит зарядный ток на 250mA.

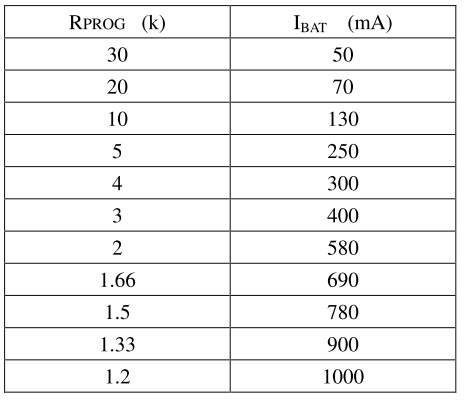

Табличка соответствия зарядного тока для модуля TP4056:

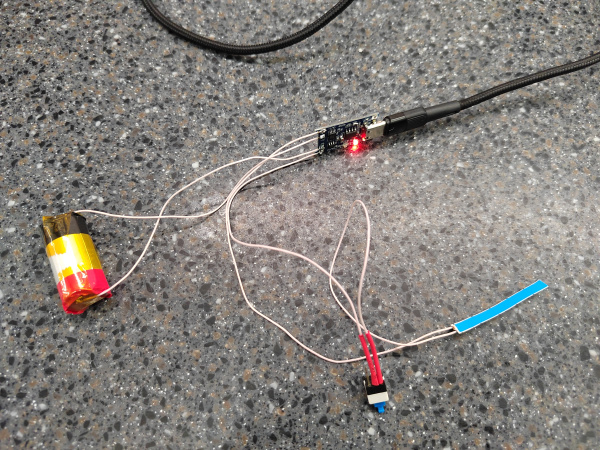

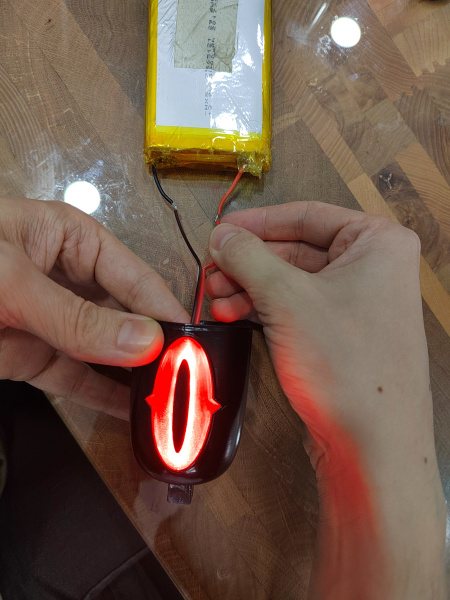

Вот теперь можно всё подключить и проверить работоспособность.
ОК, ставлю на место.

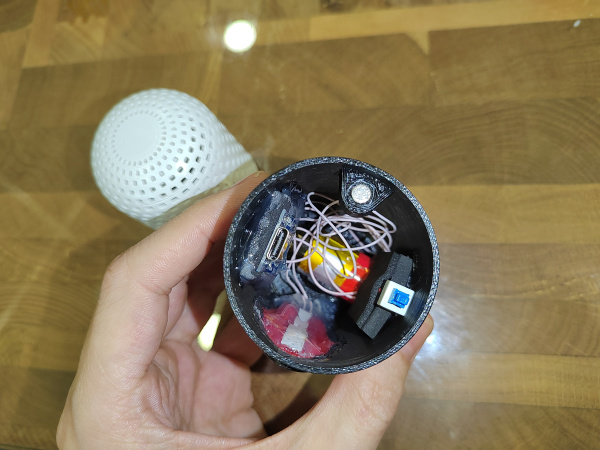

Так как никаких специальных пазов и креплений я не делал – всё просто прифигачивается на горячий клей. Ведь можно же иногда чуток полениться, верно? =)

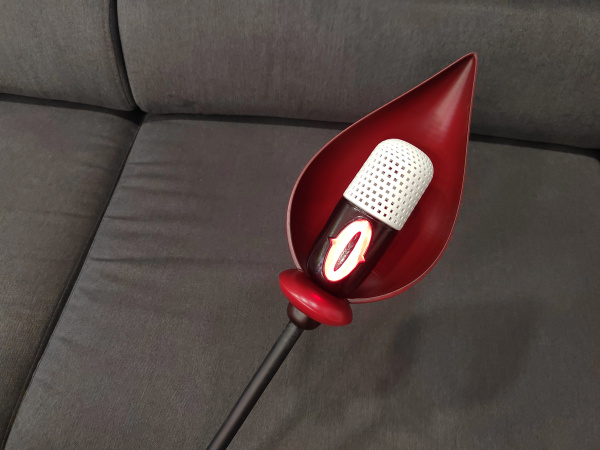

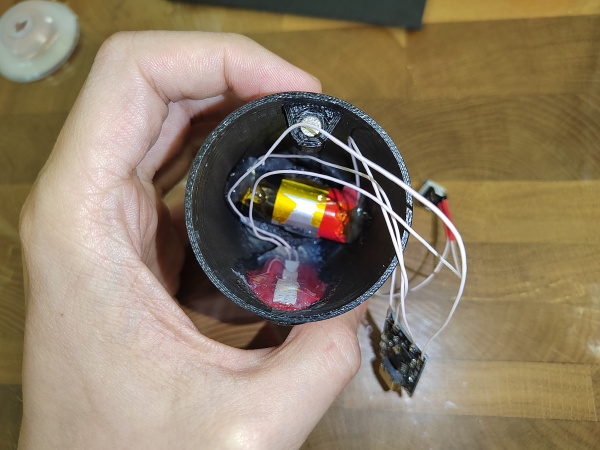

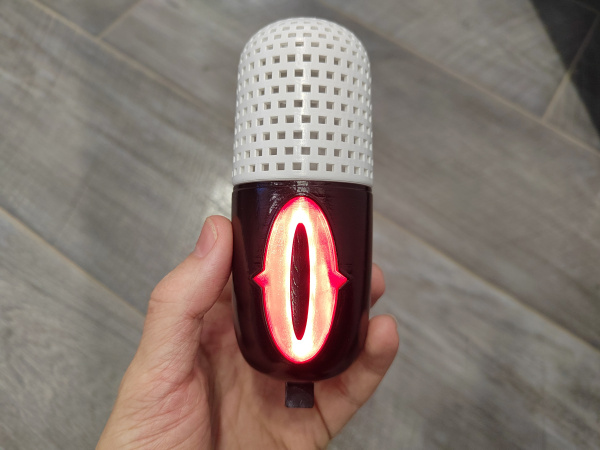

С этим порядок. Цепляю верхнюю сетку, чтобы оценить вид в сборе:
Вообще, если говорить на чистоту, то вся эта заморочь с аккумулятором, контролером заряда и светодиодной лентой не очень-то и нужна. Я уже просто привык делать такую подсветку по примерно одинаковой технологии.
Читателю же я советую купить гирлянду «роса» на батарейках CR2032 и просто запихнуть её в колбу – эффект будет тот же.
Пришло время заняться тростью.
Как я уже писал выше, она будет представлять из себя алюминиевую трубку диаметром 12мм. Только алюминий серебристый, а палочка должна быть черная. И я дико не хочу его красить.
Не хочу – и не буду. Вместо покраски я затяну трубку клеевой термоусадкой.
От обычной её отличает тонкий слой термоклея на внутренней поверхности - расплавляясь он надёжно приклеивает термоусадку к основе.

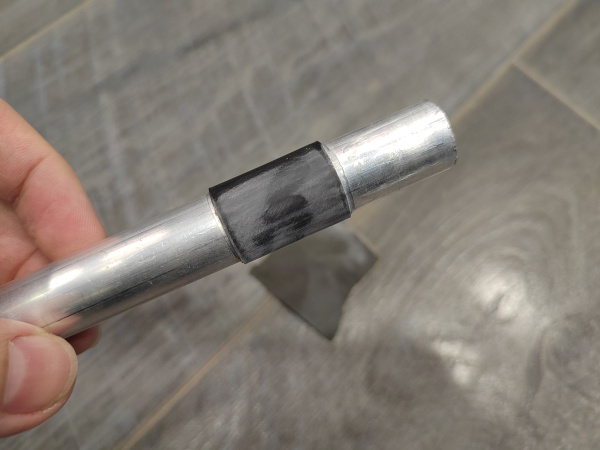

Вот этот маленький тестовый кусочек просто так не стянешь – только ножом срезать.
Термоусадка была заказана с алиэкспресса – там её можно купить не небольшими отрезками, а мотком. И еще на ней нет никаких надписей.

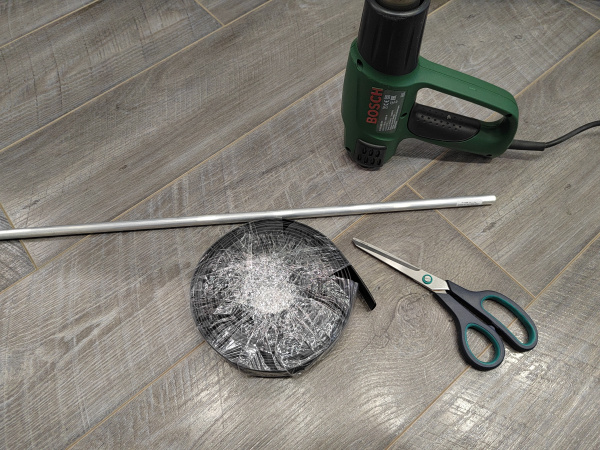

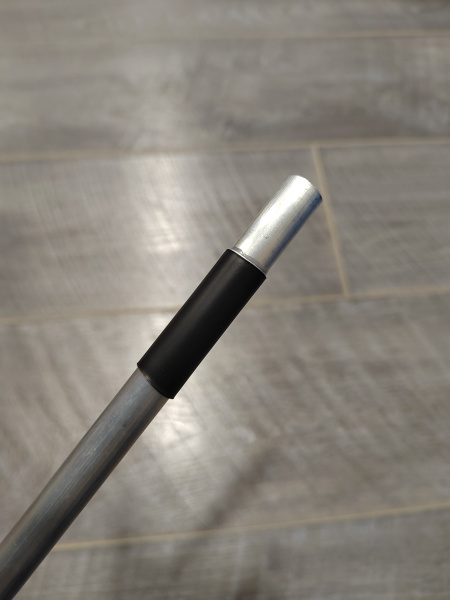

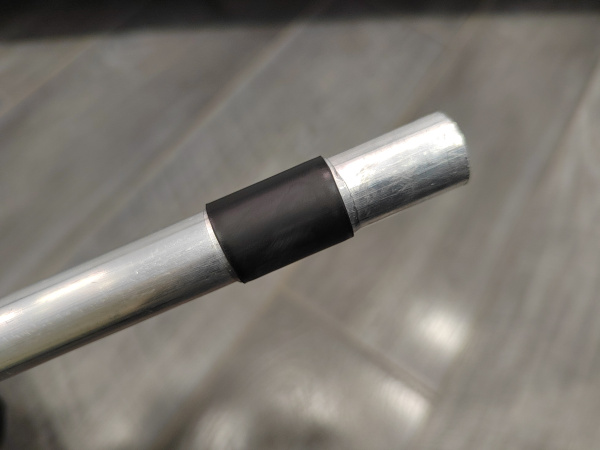

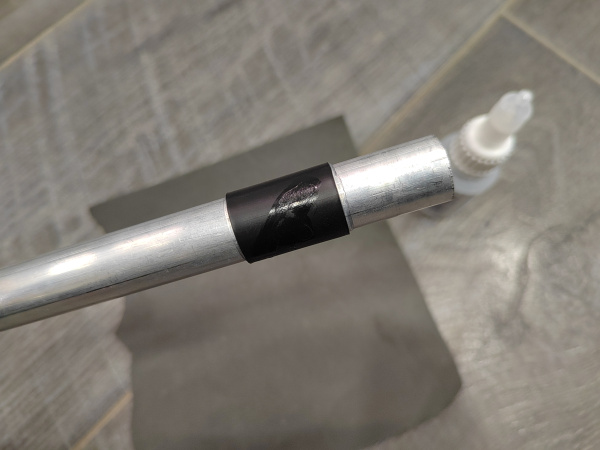

Отрезаю кусок нужной длины, запихиваю в него трубку и начинаю понемногу прогревать строительным феном.

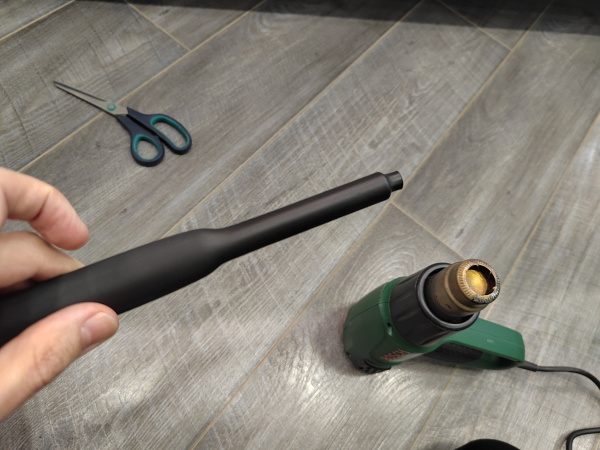

Т.к. термоусадка меняет свои линейные размеры при нагревании, то по краям лучше оставить небольшой запас, который потом срезается канцелярским ножом.

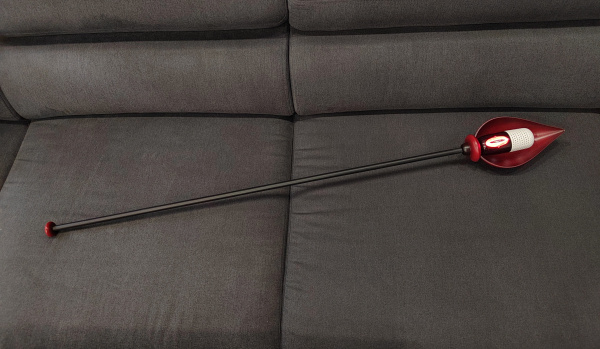

Итак, все части микрофона готовы, можно склеивать их воедино.
Клеить буду на цианакрилатный клей Cosmofen CA-12. Клей жидкий, так что действовать нужно очень аккуратно.
Но, если вдруг клей попадёт на термоусадку, то её внешний вид можно спасти. Достаточно удалить клей мелкой наждачной бумагой и повторно прогреть это место строительным феном.
