Всем привет! На мой взгляд, настоящие косплееры занимаются этим хобби для себя, реализуя образы тех персонажей, которые близки им по духу (или, например, нравятся еще с детства), а не хайпуют на новых популярных персах, скорее-быстрее заказывая на «алике» костюм и заполняя его фоточками все социальные сети.
Вот и в этот раз Ника взялась за пошив образа Rinoa из далеко не самой популярной части «финалки».
Ну а я взялся ей помочь – сделать её странный арбалет(?), который она носит на левой руке.
Арбалет этот прикрепляется к наручу, который притянут к руке ремнями.
Разработчики даже стойки крепления прорисовали! Т.е. он не на какой-то там магии держится, а прикручен в вполне конкретных местах. (Да-да, «геншин», этот камень в твой огород).

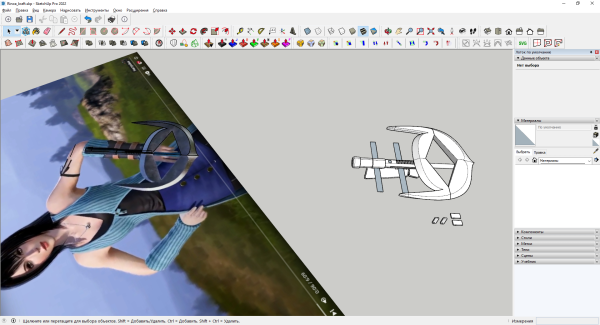

На ютубе есть хороший геймплейный ролик, по скриншоту с которого я и рисовал основную форму оружия.

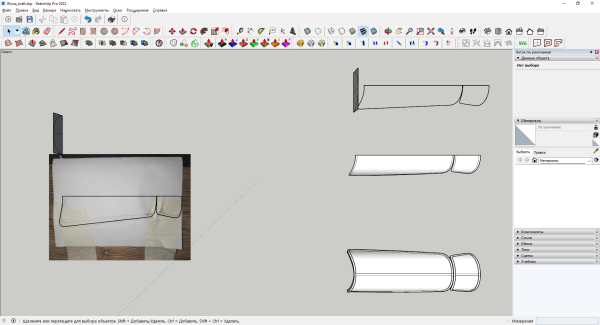

Для моделирования наруча мы обернули Нике руку листом бумаги, на котором нарисовали примерные контуры. Затем лист был сфотографирован и засунут в редактор, где я обвёл контур кривой Безье и смоделировал в объёме.

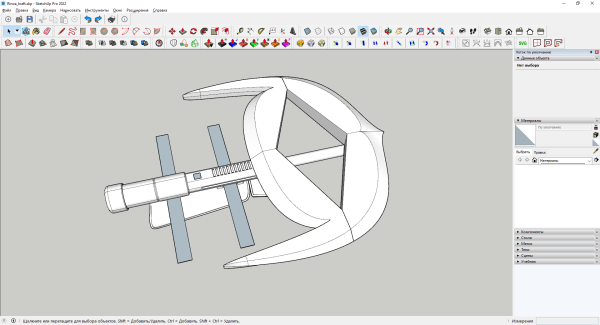

Затем модель была порезана на готовые к печати детали.

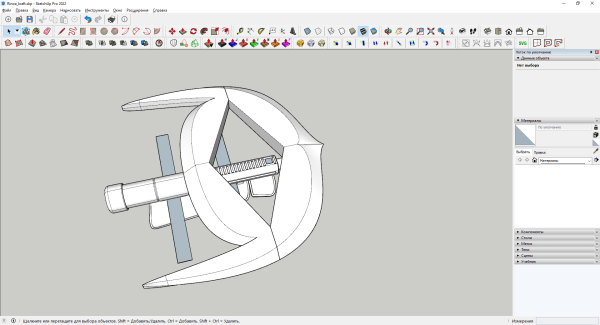

Тут я немножко не удержался и, в очередной раз, усложнил себе работу – решил делать арбалет раздвижным т.к. у него есть «походная» и «боевая» форма.
Фиксация положений реализована на магнитах, вклеивающихся в трубку-корпус и вот эту верхнюю серебряную кракозябру.
Все знают как инициатива относится к инициатору, так что мне пришлось напечатать кучу тестовых версий, в которых я подбирал зазоры между движущимися частями и оценивал прочность конструкции.

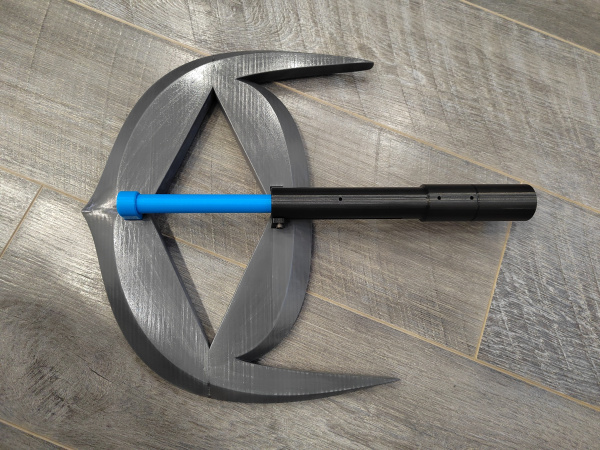

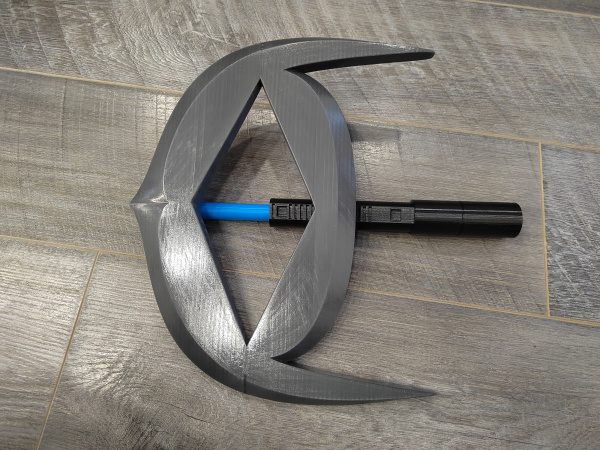

На фото уже финальный вариант – тут и трубка попрочнее и голубой шток напечатан со 100%-ным заполнением и отверстием по всей длине.
Еще можно заметить дикую полосатость серой части – она печаталась первой и еще тогда, когда на принтере небыли установлены антивоблинговые гайки. К моменту окончания тестовых печатей она уже давно была склеена и обработана, так что мне было чрезвычайно лень её переделывать.
Как сказала Ника: «Оставь как есть - она была в бою и стреляла собакой».

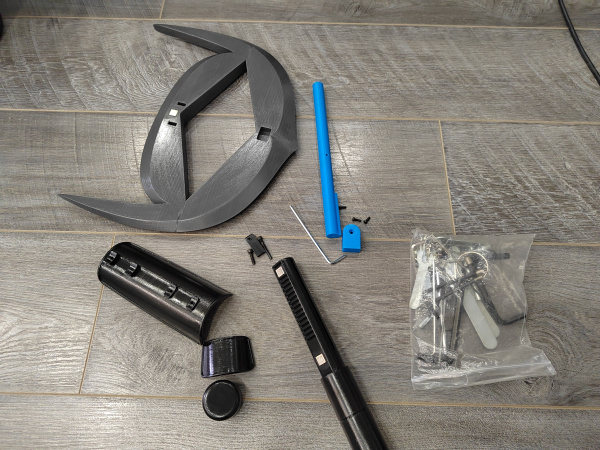

Настало время пост-обработки.

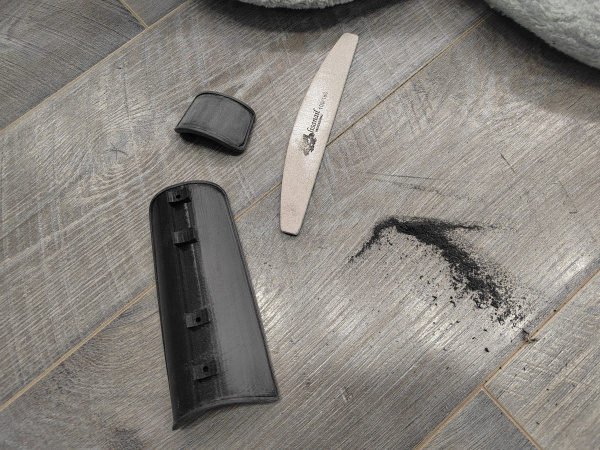

Все черные детали шкурились пилками для ногтей зернистостью в 100, 180, 240.

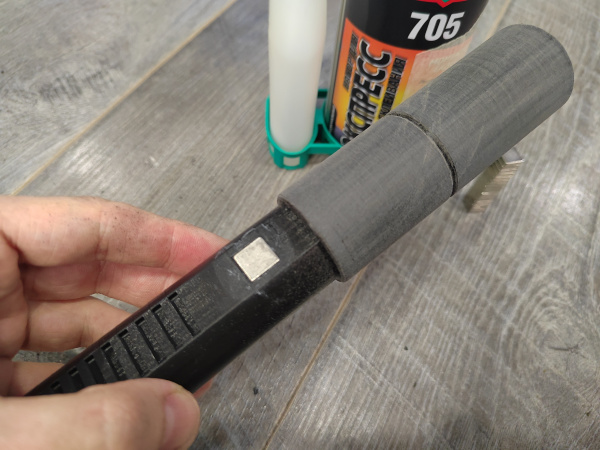

На этом же этапе были вклеены неодимовые магниты размером 10х10х3мм. Всего их нужно четыре – два в трубку, два в верхнюю серую часть.
Дальше поверхность деталей была выглажена дихлорметаном и тщательно просушена в хорошо проветриваемом помещении.
Синие детали оставлены полностью без обработки – покрывать краской я их не буду т.к. её один фиг сотрёт при движении туда-сюда.

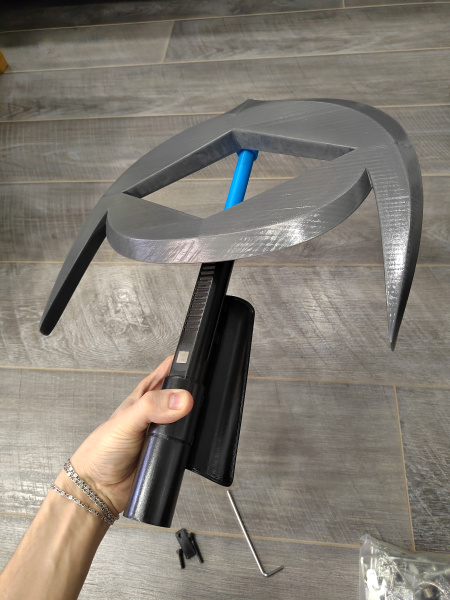

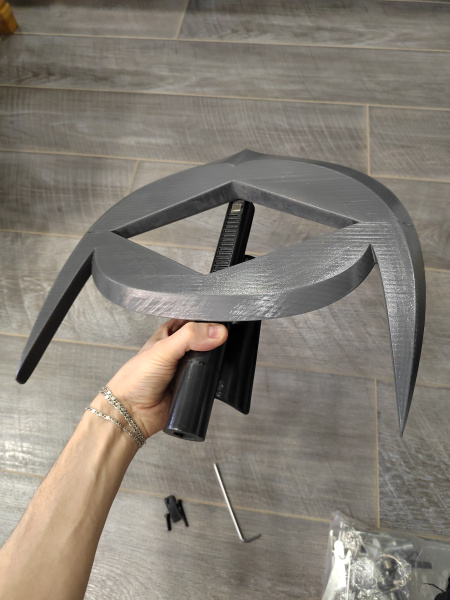

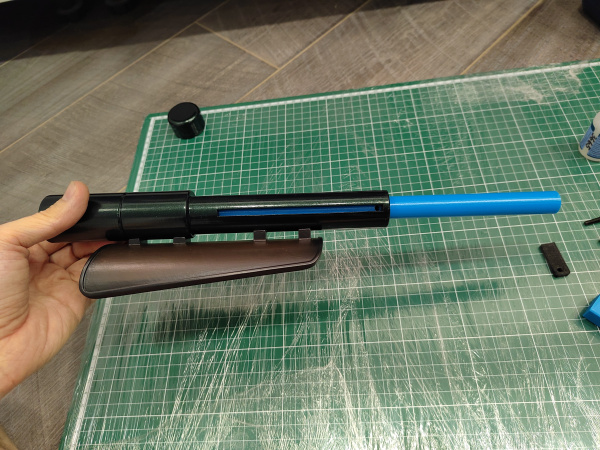

Тестовая сборка и оценка работы магнитов – всё ОК, открывается и закрывается нормально.
Кстати, собирается всё это дело на винтах М4 с шестигранной головкой. Так что, при необходимости, даже полностью готовый крафт можно будет относительно просто разобрать и починить.
Ухожу в гараж на покраску.
Тут всё как обычно – обезжирил, покрыл адрезивным грунтом KUDO KU-6000, а следом черным заполняющим грунтом KU-2203.

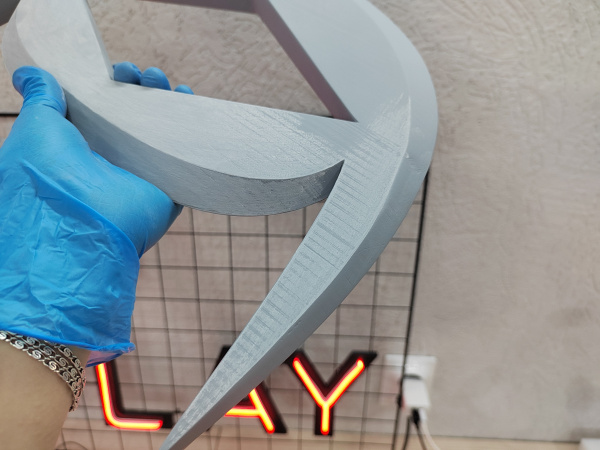

Разве что с серой частью пришлось повозиться – её я несколько раз задувал серым грунтом, шкурил, снова задувал …
До конца полосы убрать не удалось, конечно, но стало значительно лучше.

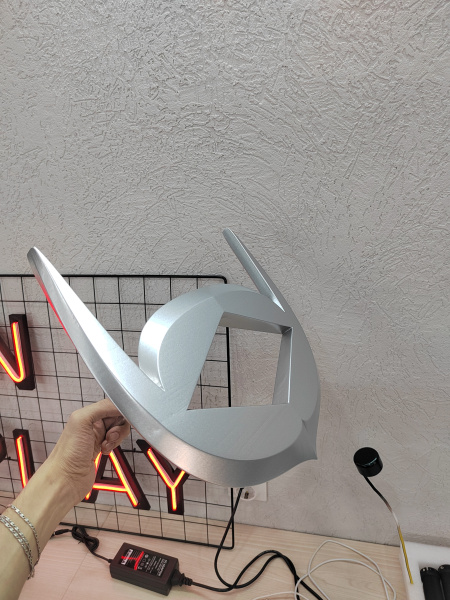

Серебряная краска KUDO KU-1026.

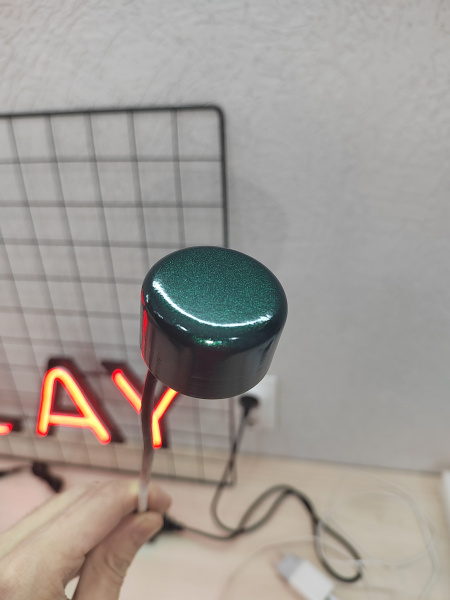

Наруч красился черной полуматовой акриловой эмалью, а вот трубка – в зелёный металлик. Да, это видно довольно фигово, но в оригинале он тёмно-зелёный.

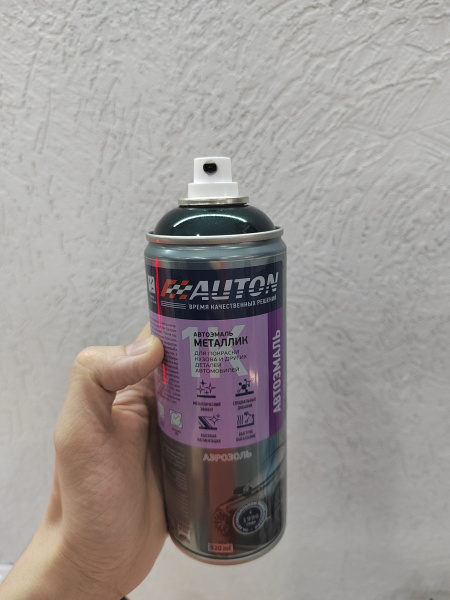

Краска – AUTON 1k Металлик, цвет «371 Амулет». Сама краска мне не очень понравилась в работе, но легла хорошо.

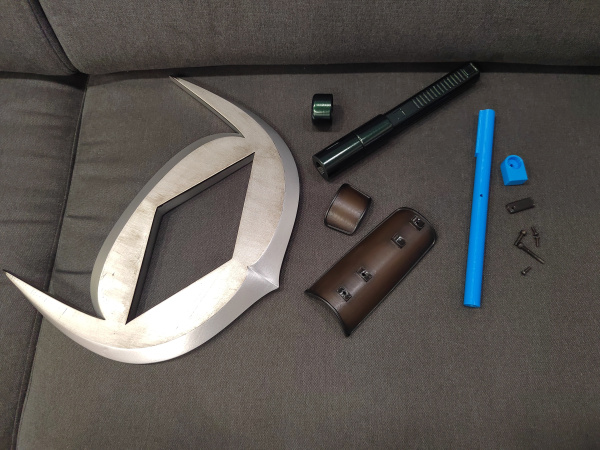

После долгой и тщательной просушки готовые детальки вернулись домой – на докраску.

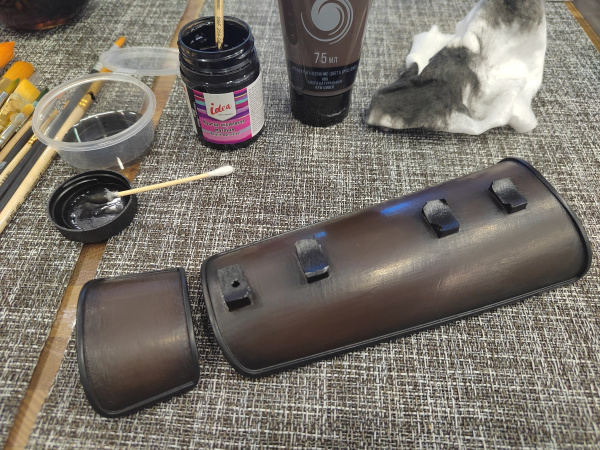

Сначала я взялся за наруч – поверх черной полуматовой краски лёг художественный акрил «умбра натуральная», которая была тщательно растёрта влажной нетканой салфеткой. Это убрало следы от кисти в центральных участках, дав характерную «заполированность» часто используемого предмета.
По краям же была нанесена черная краска, которая растушевывалась ватной палочкой.

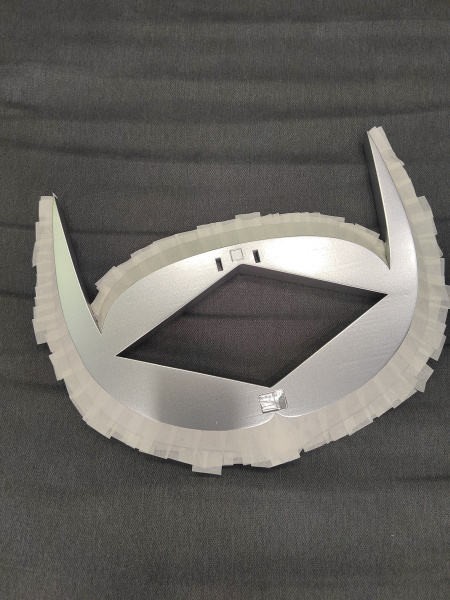

Режущая кромка верхней серебряной части была заклеена малярным скотчем – она останется чистой, загрязняться будет только верхняя плоскость.

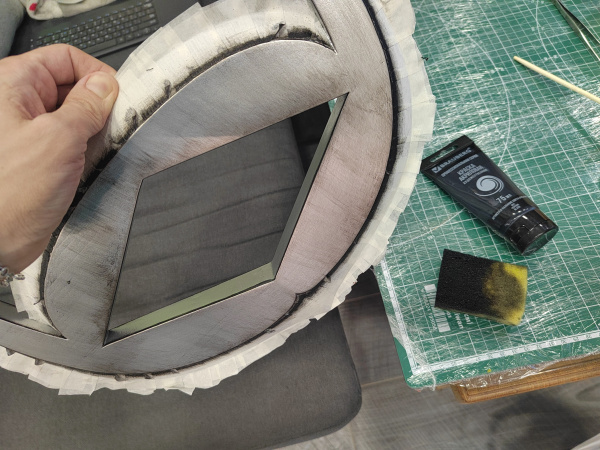

Тут я наносил черный акрил губкой, делая размашистые движения в одном и том же направлении. Если не нравилось – стирал и повторял снова.
После просушки акрил был закреплён лаком из баллончика.
Остался последний этап – сборка.

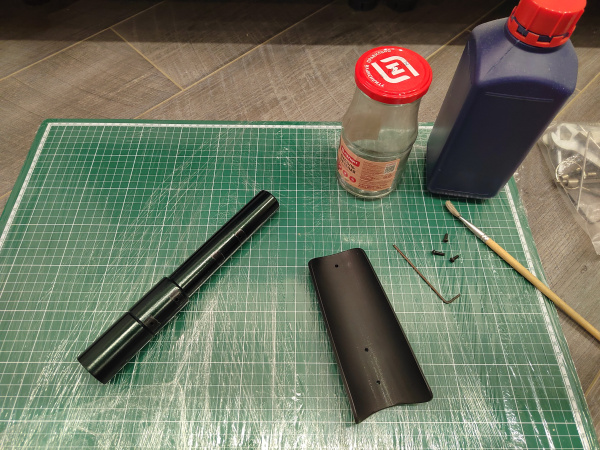

И начинается она с приклеивания наруча к трубке.

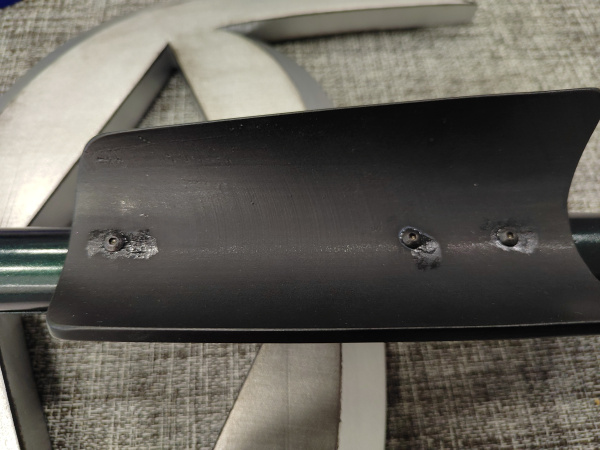

Т.к. пятно контакта там совсем небольшое, склейка выполняется на дихлорметан с усилением из винтов М3.

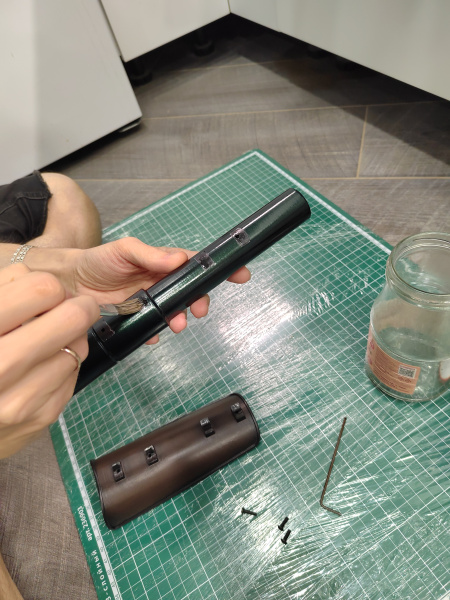

Тут мы работали с Никой вдвоём, одновременно нанося ДХМ на обе склеиваемые детали, после чего сильно придавили одну к другой и зафиксировали винтами. Дали хорошенько отлежаться.

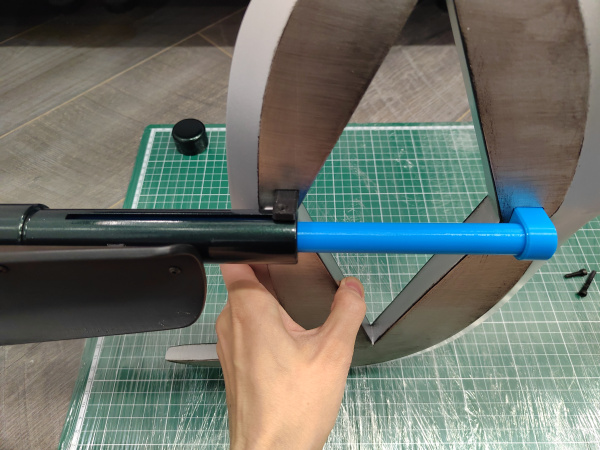

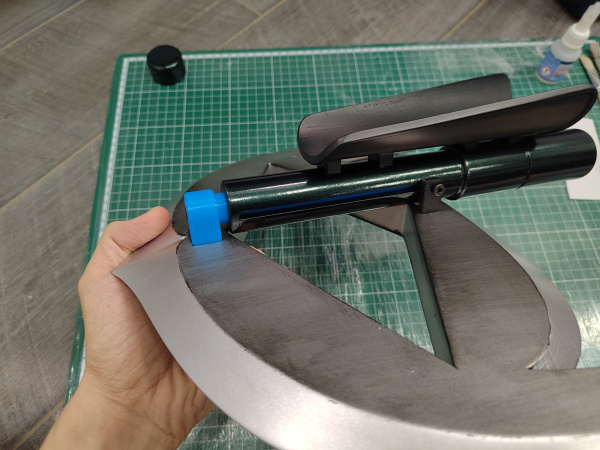

Дальше в трубку засовывается голубой шток …
… к которому прикручивается голубой уголок спереди и маленькая черная направляющая сбоку. Она тоже осталась без обработки – я про нее забыл ^_^""
Рядом с ней виднеется маленькое белое пятнышко – это магнит, сверху заклеенный кусочком миллиметровой EVA – чтобы краску не царапало. Нужно было черным, конечно, но такового под рукой не оказалось.
После подгонки зазоров уголок и направляющая вклеиваются в серебряную часть на цианакрилатный клей.
Его же я использовал для укрепления стыка с трубкой – выкрутил винты М3, залил клей в отверстие, закрутил обратно.
Лишним не будет.

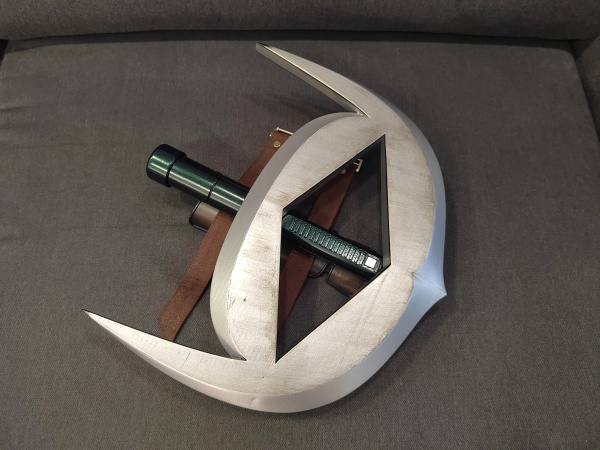

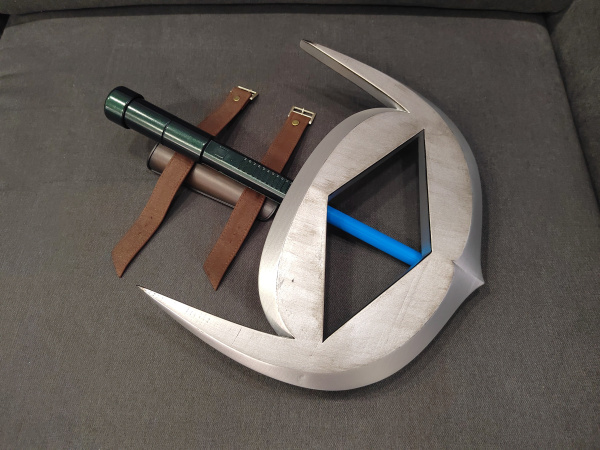

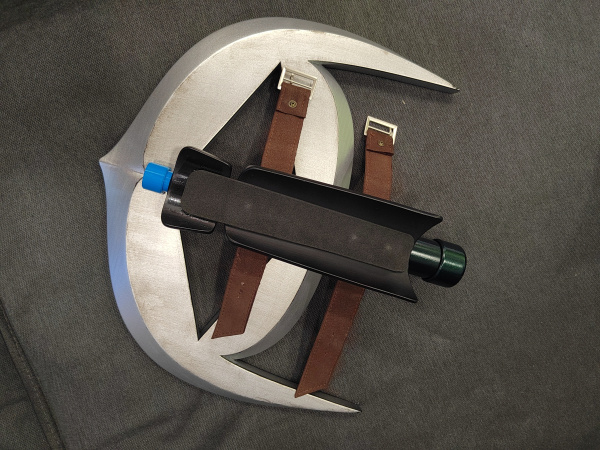

Из пары лоскутов натуральной кожи Ника сшила ремни, чтобы мы могли оценить как арбалет сидит на руке.

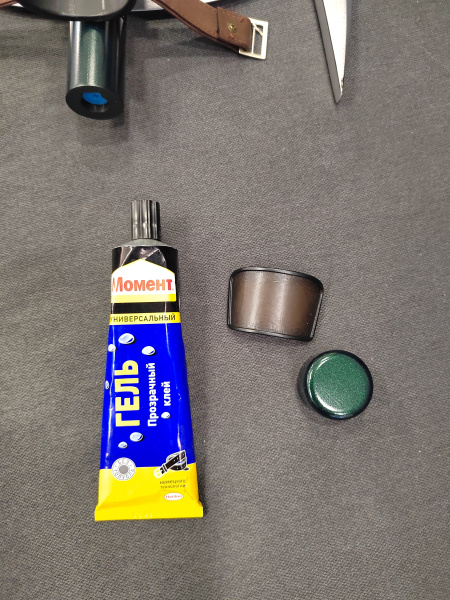

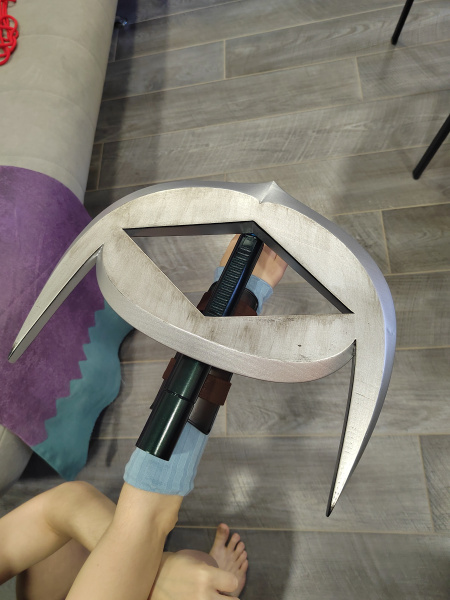

Всё ОК, можно приклеивать торцевую заглушку.
Тут я использовал контактный клей «Момент», чтобы, в случае необходимости, заглушку можно было относительно легко удалить вращательным движением.
На него же, через кусочек черной EVA, сажается передняя часть наруча.
Так сохранится некоторая подвижность и будет более комфортно носить крафт на руке.
